TCVN 4634:1988

Ổ LĂN - ĐAI ỐC TRÒN XẺ RÃNH DÙNG CHO ỐNG KẸP VÀ ỐNG GĂNG

Rolling bearings - Slotted round nuts for maperdadater - Sbeeve and drawing sleeve

Lời nói đầu

TCVN 4634:1988 thay thế cho TCVN 1486:1974 và TCVN 1487:1974.

TCVN 4634:1988 phù hợp với ST.SEV 3341:1981.

TCVN 4634:1988 do Học Viện Kỹ thuật quân sự - Bộ Quốc phòng biên soạn Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) xét duyệt và ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại Khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a Khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

Ổ LĂN - ĐAI ỐC TRÒN XẺ RÃNH DÙNG CHO ỐNG KẸP VÀ ỐNG GĂNG

Rolling bearings - Slotted round nuts for maperdadater - Sbeeve and drawing sleeve

Tiêu chuẩn này áp dụng cho đai ốc tròn xe rãnh dùng cho ống kẹp theo TCVN 1486:1988, ống găng theo TCVN 4637:1988 và để lắp chặt ổ trên trục của máy, thiết bị. Tiêu chuẩn quy định kích thước, yêu cầu kỹ thuật đối với đai ốc, kích thước ren thang của đai ốc, ống găng và ống kẹp.

1. Kích thước

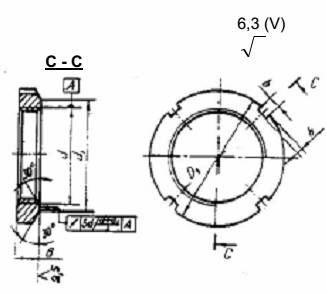

1.1. Kích thước của đai ốc phải phù hợp với chỉ dẫn trên Hình 1, Bảng 1 và Bảng 2.

Hình 1

Bảng 1

Kích thước tính bằng milimét
