TIÊU CHUẨN QUỐC GIA
TCVN 11771:2016
IEC 378:1980
THIẾT BỊ THỂ DỤC - XÀ KÉP
Gymnastic equipment - Parallel bars
Lời nói đầu
TCVN 11771:2016 hoàn toàn tương đương ISO 378:1980.
TCVN 11771:2016 do Trường Đại học Thể dục thể thao Đà Nẵng biên soạn, Bộ Văn hóa, Thể thao và Du lịch đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.
THIẾT BỊ THỂ DỤC - XÀ KÉP
Gymnastic equipment - Parallel bars
1 Phạm vi áp dụng
Tiêu chuẩn này quy định các yêu cầu chức năng và an toàn cho xà kép để sử dụng trong thi đấu và tập luyện, nhằm cho phép đánh giá thành tích một cách chính xác.
2 Kích thước
Các kích thước của xà kép nên theo chỉ dẫn trong Hình 1. Các kích thước khác sẽ do nhà sản xuất quy định.
Hình dạng xà kép không nhất thiết phải giống như mô tả ở Hình 1.
3 Vật liệu
Xà phải được làm bằng gỗ, có nhiều lớp (hoặc ít nhất là có bề mặt bằng gỗ) có lõi chịu lực (để tránh bị gãy hoàn toàn) hoặc vật liệu khác có khả năng hút ẩm với các đặc tính chức năng tương tự như gỗ (độ bền va đập, độ thấm mồ hôi, magie oxit trung tính).
Khung chân đế, cột xà và trụ đỡ xà phải được làm bằng thép hoặc gang tùy theo nhà sản xuất.
Vật liệu không trơn trượt (cao su hoặc vật liệu tương tự) không được in dấu xuống mặt sàn (màu hoặc vết xước).
4 Cấu tạo
Không được xử lý bề mặt thanh xà, phần còn lại phải được bảo vệ chống ăn mòn.
Để tránh mọi khả năng tiếp xúc với thanh giằng (ngang) nối giữa hai chân đế khi thực hiện các động tác đánh lăng theo chiều dọc hay trong trường hợp bị rơi khỏi thanh xà, cần đặt một miếng lót giữa sàn và mép trên các thanh giằng, ví dụ có thể sử dụng ván lót hoặc tấm kim loại hoặc một tấm thảm để chèn. Ván lót hoặc thảm phải được chèn kín khít.
Kích thước tính bằng milimét

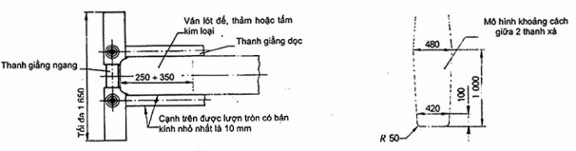

a) Hình chiếu cạnh | b) Hình chiếu đứng |
c) Mặt cắt A-A | d) Mô hình khoảng cách giữa 2 thanh xà |

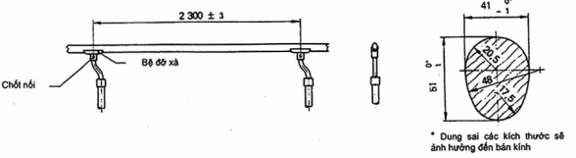

e) Bệ đỡ xà | f) Hình dạng của thanh xà |
Hình 1 - Kích thước của xà kép<
