TIÊU CHUẨN XÂY DỰNG VIỆT NAM

TCXDVN 392:2007



CỐNG HỘP BÊ TÔNG CỐT THÉP ĐÚC SẴN

YÊU CẦU KỸ THUẬT VÀ PHƯƠNG PHÁP THỬ



Pre-cast Reinforced-Concrete Box Converts

Technical Requirements and Testing Methods



HÀ NỘI, 2007

LỜI NÓI ĐẦU

Tiêu chuẩn TCXDVN 392 – 2007: “Cống hộp bê tông cốt thép đúc sẵn – Yêu  cầu  kỹ  thuật  và  phương  pháp thử “ được  biên  soạn,  đáp  ứng  nhu  cầu  của  thực  tế  sản  xuất  ngày  càng  đòi  hỏi  tiêu  chuẩn  hoá  các  loại  cống  hộp.

Tiêu chuẩn TCXDVN 392 – 2007 do Hội Công nghiệp Bê tông Việt Nam biên soạn, Vụ Vụ Khoa học Công nghệ trình Bộ Xây dựng ban hành theo Quyết định số  17/2007 QĐ-BXD.

CỐNG HỘP BÊ TÔNG CỐT THÉP ĐÚC SẴN YÊU CẦU KỸ THUẬT VÀ PHƯƠNG PHÁP THỬ

Pre-cast Reinforced-Concrete Box Converts

Technical Requirements and Testing Methods

1.     Phạm vi áp dụng.

Tiêu chuẩn này quy định các yêu cầu kỹ thuật và các phương pháp thử đối với loại cống hộp đơn và đôi làm bằng bê tông cốt thép đúc sẵn dùng cho các công trình đường cống ngầm cho đường giao thông, cống thoát nước, dẫn nước thải không có áp. Ngoài ra còn có thể dùng để lắp đặt các đường dây điện ngầm, cáp ngầm.

Tiêu chuẩn này dùng cho cống hộp bê tông cốt thép đúc sẵn đơn (1 khoang) và đôi (2 khoang).

2.     Tài liệu viện dẫn.
·                     TCVN 2682: 1999 Xi măng Pooclăng. Yêu cầu kỹ thuật

·                     TCVN 4787: 1989 Xi măng. Phương pháp lấy mẫu và chuẩn chuẩn bị mẫu thử

·                     TCXDVN 7570: 2006 Cốt liệu cho bê tông và vữa - Yêu cầu kỹ thuật

·                     TCXDVN 324:2004 Nước dùng để trộn và bảo dưỡng bê tông.

·                     14TCN: 1999 Phụ gia cho bê tông và vữa. Yêu cầu kỹ thuật và phương pháp thử.

·                     TCXDVN 325 : 2004 Phụ gia hoá học cho bê tông

·                     TCVN 3118: 1993 Bê tông nặng. Phương pháp xác định cường độ nén.

·                     TCVN 178: 1989 Bê tông nặng. Phương pháp không phá hoại kết hợp máy siêu âm và súng bật nẩy để xác định cường độ.

·                     TCVN 1651: 1985 Thép cốt bê tông cán nóng.

·                     TCVN 5709: 1993 Thép các bon cán nóng dùng cho xây dựng. Yêu cầu kỹ thuật.

·                     22 TCN 159: 86 Cống tròn bê tông cốt thép lắp ghép.

·                     TCVN 4452 : 1987 Kết cấu bê tông và bê tông cốt thép lắp ghép – Quy phạm thi công, nghiệm thu.

·                     Qui trình thiết kế cầu cống theo trạng thái giới hạn ban hành theo Quyết định số 2057/QD/KT ngày 19/9/1979 của Bộ Giao thông Vận tải.

·                     TCXDVN 4453: 1995 Kết cấu bê tông cốt thép toàn khối – Qui phạm thi công và nghiệm thu.

3.     Các thuật ngữ và định nghĩa.

        Đốt cống

Đốt cống là một hình hộp rỗng (1 khoang hoặc 2 khoang) bằng bê tông cốt thép được sản xuất theo kích thước qui chuẩn.

Đốt cống bao gồm các loại sau:

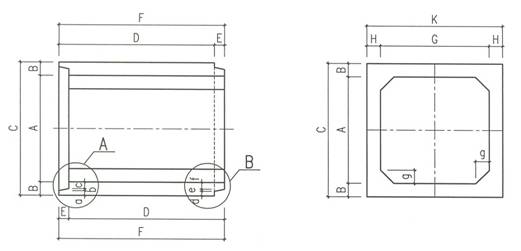

Hình 1 : Đốt cống đơn

3.1.1. Đốt cống đầu

Là đốt cống dùng để đặt ngay sau tường dẫn cửa vào và cửa ra của cống, chỉ có mối nối ở một đầu.

3.1.2. Đốt cống giữa

Là đốt cống được đặt ở giữa đường cống và có mối nối ở cả 2 đầu.

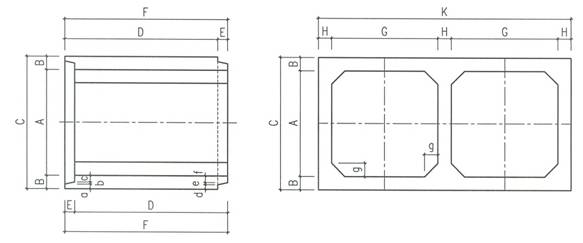

Hình 2: Đốt cống đôi

        Mối nối

Là phần liên kết giữa đầu dương và đầu âm của các đốt cống (hình 3).

3.2.1. Đầu dương mối nối : Phần mối nối nhìn thấy bên ngoài sau khi các đốt cống đã được lồng vào nhau

3.2.2. Đầu âm mối nối : Phần mối nối nằm bên trong sau khi các đốt cống đã được lồng vào nhau.

        Đường cống

Tạo thành từ nhiều đốt cống được liên kết với nhau bằng các mối nối.

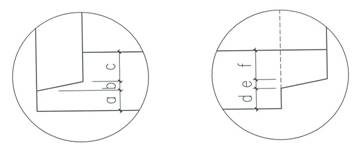

                                                Chi tiết A                                   Chi tiết B

Hình 3 :  Mối nối âm và mối nối
