TIÊU CHUẨN QUỐC GIA

TCVN 4631 : 1988

ST SEV 1159 : 1968

REN ỐNG CÔN

Pipe tape thread

Lời nói đầu

TCVN 4631 : 1988 thay thế TCVN 207 : 1966 và TCVN 208 : 1966. TCVN 4631 : 1988 hoàn toàn phù hợp với ST SEV 1159 : 1968.

TCVN 4631 : 1988 do Học viện kỹ thuật quân sự - Bộ quốc phòng biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Uỷ ban khoa học kỹ thuật và Nhà nước (nay là Bộ Khoa học và Công nghệ) ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

REN ỐNG CÔN

Pipe tape thread

Tiêu chuẩn này áp dụng cho ren ống côn, có độ côn 1:16, dùng trong mối ghép ren côn cũng như mối ghép ren côn ngoài với ren trụ trong có prôfin theo TCVN 205 : 1966 và quy định prôfin, kích thước cơ bản và dung sai ren côn, cũng như dung sai của ren ống trụ trong nối với ren côn ngoài.

1 Profin

1.1 Prôfin danh nghĩa của ren ống côn (ngoài và trong) và kích thước các phần tử của nó phải theo chỉ dẫn trên Hình 1 và trong Bảng 1.

1.2 Kích thước của phần tử prôfin ren trụ trong theo TCVN 205 : 1966.

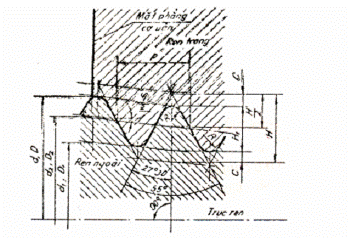

Hình 1

 Độ côn 2tg =  =1:16; ϕ = 3034’48” = 1047’24”

d - đường kính ngoài của ren côn ngoài

d₁ – đường kính trong của ren côn ngoài

d₂ - đường kính trung bình của ren côn ngoài

D - đường kính ngoài của ren côn trong

D₁ - đường kính trong củ ren côn trong.

D₂ - đường kính trung bình của ren côn trong.

P - bước ren

φ - góc côn

góc nghiêng côn.

H - chiều cao của tam giác gốc

H₁ - chiều cao làm việc của prôfin

R – bán kính góc lượn của đỉnh và đáy ren.

C – kích thước phần cắt của đỉnh và đáy ren.

Bảng 1

mm
