TIÊU CHUẨN NHÀ NƯỚC

TCVN 205-66

REN ỐNG HÌNH TRỤ

KÍCH THƯỚC CƠ BẢN

1. Tiêu chuẩn này quy định ren hệ Anh có ký hiệu kích thước từ 1/8” đến 12” áp dụng trên các ống.

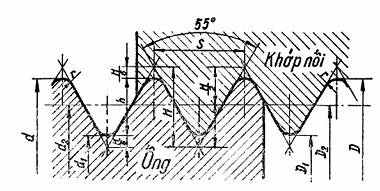

2. Prôphin và kích thước cơ bản của ren ống hình trụ phải theo những chỉ dẫn ở hình vẽ và trong bảng của tiêu chuẩn này.

S =

h = 0,64033 S

r =

Z = số bước ren trên 1”

Ký hiệu quy ước của ren ống hình trụ theo TCVN 204-66

Ví dụ Ô 3/4" TCVN 205-66

Ký hiệu kích thước của ren theo insơ

D

Z

S

h

r

F =

d

d2

d1

D

D2

D1

Đường kính danh nghĩa

mm

Số bước ren trên một insơ
