MÁY LÀM ĐẤT - MÁY XÚC LẬT - CÁC PHƯƠNG PHÁP ĐO CÁC LỰC GẦU XÚC VÀ TẢI TRỌNG LẬT
Earth-moving machinery - Loaders - Methods measuring tool forces and tipping loads
Lời nói đầu
TCVN 9323:2012 được soát xét từ TCXD 255:2001 theo ISO 14397-1:2007 và ISO 14397-2:2007 theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và Điểm a khoản 1 Điều 7 Nghị định số 127/2007/NĐ-CP ngày 01/08/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.
TCVN 9323:2012 do Trường Đại học Xây dựng biên soạn, Bộ Xây dựng đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.
MÁY LÀM ĐẤT - MÁY XÚC LẬT - CÁC PHƯƠNG PHÁP ĐO CÁC LỰC GẦU XÚC VÀ TẢI TRỌNG LẬT
Earth-moving machinery - Loaders - Methods measuring tool forces and tipping loads
Tiêu chuẩn này quy định phương pháp đo các lực gầu xúc và tải trọng lật của máy xúc lật cùng các trạng thái giới hạn của máy.
Tiêu chuẩn này áp dụng cho các máy xúc lật bánh lốp và bánh xích.
Các tài liệu viện dẫn sau cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng bản mới nhất, bao gồm cả các bản sửa đổi.
ISO 6165:1987, Earth-moving machinery - Basic types - Vocabulary.
ISO 14397-1:2007, Earth-moving machinery - Loaders and backhoe loaders - Calculation of rated operating capacity and test method for verifying calculated tipping load.
ISO 14397-2:2007, Earth-moving machinery - Loaders and backhoe loaders - Test method for measuring breakout forces and lift capacity to maximum lift height.
Tiêu chuẩn này sử dụng các thuật ngữ và định nghĩa như sau:
3.1. Các lực gầu xúc
3.1.1. Lực xúc (Breakout force)
Lực có trị số lớn nhất khi các xi lanh nâng hạ cần hoặc các xi lanh quay gầu làm việc. Lực xúc có phương thẳng đứng hướng lên trên, đặt tại điểm cách mép cắt của gầu về phía sau một khoảng 100 mm, khi phần đáy của lưới cắt nằm song song và cách mặt bằng máy đứng ở phía trên một khoảng 20 mm.
3.1.2. Sức nâng (Lift capacity)
Tải trọng lớn nhất, được tính bằng Ki lô gam có thể nâng được trong gầu ngửa từ mặt đất đến hết chiều cao nâng khi sử dụng các xi lanh nâng hạ cần và khi trọng tâm của tải trọng nằm trên đường thẳng đứng đi qua trọng tâm thể tích danh nghĩa của gầu (xem Hình 4).
3.2. Tải trọng lật tại tầm với xa nhất (Tipping load at maximum reach)
Tải trọng nhỏ nhất mà trọng tâm của nó nằm trên đường thẳng đứng đi qua trọng tâm thể tích danh nghĩa của gầu, dẫn đến trạng thái giới hạn gây lật máy sau đây:
a) Máy xúc lật bánh xích: với hệ thống treo cứng, tải trọng lật được đo khi các bánh tỳ phía sau bị nhấc lên khỏi dải xích (xem Hình 1); với hệ thống treo kiểu khác, phương pháp đo tải trọng lật được tiến hành theo quy định của nhà chế tạo và được ghi trọng biên bản đo.
CHÚ DẪN: Q Tải trọng

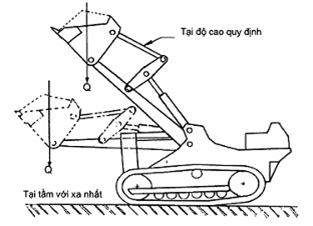

Hình 1 - Trạng thái giới hạn lật của máy
b) Máy xúc lật bánh lốp: tải trọng lật được đo khi ít nhất một trong các bánh sau bắt đầu bị tách khỏi mặt phẳng tựa của máy.
Trong trạng thái giới hạn này,
