TCVN 4628:1988

ST SEV 1158:1975

REN HỆ MÉT CHO CÁC CHI TIẾT BẰNG CHẤT DẺO

Metric screw thread for the parts from plastics

Lời nói đầu

TCVN 4628:1988 hoàn toàn phù hợp với ST SEV 1158:1975

TCVN 4628:1988 do Viện nghiên cứu máy biên soạn Bộ Cơ khí và Luyện kim biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban khoa học và kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

REN HỆ MÉT CHO CÁC CHI TIẾT BẰNG CHẤT DẺO

Metric screw thread for the parts from plastics

Tiêu chuẩn này áp dụng cho ren hệ mét có đường kính từ 1 mm đến 180 mm của các chi tiết bằng chất dẻo được ghép nối với các chi tiết dẻo hoặc các chi tiết kim loại. Tiêu chuẩn này quy định prôfin danh nghĩa cơ bản, dung sai và sai lệch giới hạn.

1. Profin

1.1. Prôfin danh nghĩa và kích thước các phần tử ren theo TCVN 2246:1977.

1.2. Tại các phần lồi ra của ren ngoài và ren trong, cho phép vê tròn các cạnh mép với bán kính R_1max phù hợp với chỉ dẫn trên Hình 1 và trong Bảng 1.

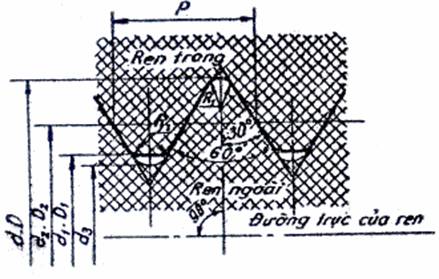

Hình 1

Bảng 1

mm
