TIÊU CHUẨN QUỐC GIA

TCVN 2184 : 1977

VÍT ĐỊNH VỊ CÓ LỖ SÁU CẠNH, ĐUÔI BẰNG – KẾT CẤU VÀ KÍCH THƯỚC

Hexagonol socket flat point set screws - Construction and dimensions

Lời nói đầu

TCVN 2184 : 1977 do Cục tiêu chuẩn biên soạn, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ khoa học và công nghệ) trình duyệt và ban hành;

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại Khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a Khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

VÍT ĐỊNH VỊ CÓ LỖ SÁU CẠNH, ĐUÔI BẰNG – KẾT CẤU VÀ KÍCH THƯỚC

Hexagonol socket flat point set screws - Construction and dimensions

1. Tiêu chuẩn này áp dụng cho vít đầu có lỗ sáu cạnh, đuôi bằng, đường kính ren đến 24 mm.

2. Kết cấu và kích thước của vít cần phải phù hợp với chỉ dẫn trên Hình 1 và trong Bảng 1.

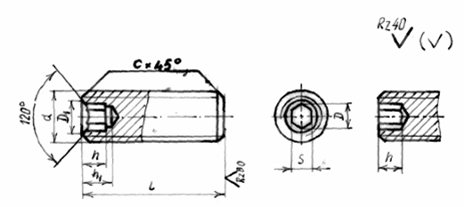

Hình 1

Ví dụ ký hiệu quy ước của vít đường kính ren d = 10 mm, ren bước lớn, có miền dung sai 8g, chiều dài l = 25 mm, cấp bền 4,8, không lớp phủ:

Vít M10 x 25.48 TCVN 2184 : 1977;

Tương tự cho vít đường kính ren d = 100 mm, ren bước nhỏ, có miền dung sai 6g, chiều dài l = 25 mm, cấp bền 8.8, chế tạo bằng thép 35X, có lớp phủ 0,5:

Vít M10 x 1,25.6 g x 25.88.35X.05 TCVN 2184 : 1977.

3. Ren theo TCVN 45 : 1963 có miền dung sai 6g, 8g theo TCVN 1917 : 1976.

Bảng 1

Kích thước tính bằng  milimét
