TIÊU CHUẨN QUỐC GIA

TCVN 1468 :1985

ĐỘT

Punches

Lời nói đầu

TCVN 1468 : 1985 thay thế cho TCVN 1468 : 1974

TCVN 1468 : 1985 do Viện Công nghệ - Bộ Cơ khí và Luyện kim biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban khoa học và Kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

ĐỘT

Punches

Tiêu chuẩn này áp dụng cho đột thợ nguội.

1. Kiểu, kết cấu và kích thước cơ bản

1.1. Đột thợ nguội phải chế tạo theo các kiểu:

Kiểu A - đột có phần làm việc hình côn;

Kiểu B - đột có phần làm việc trụ tròn.

1.2. Kích thước của cột kiểu A phải phù hợp với chỉ dẫn trên hình 1 và trong Bảng 1.

1.3. Kích thước của cột kiểu B phải phù hợp với chỉ dẫn trên hình 2 và trong Bảng 2.

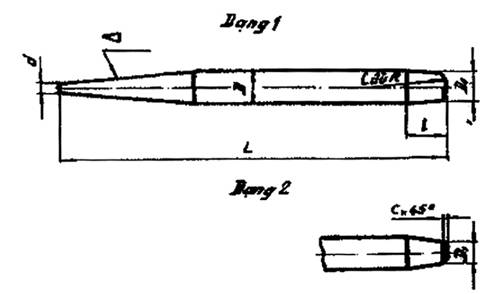

Hình 1

Bảng 1
