TIÊU CHUẨN QUỐC GIA

TCVN 10291:2014

ISO 5718:2013

THIẾT BỊ THU HOẠCH - DAO CẮT CỦA MÁY CẮT KIỂU DAO QUAY DÙNG TRONG NÔNG NGHIỆP - YÊU CẦU

Harvesting equipment - Blades for agricultural rotary mowers - Requirements

Lời nói đầu

TCVN 10291 : 2014 hoàn toàn tương đương với ISO 5718 : 2013,

TCVN 10291 : 2014 do Trung tâm Giám định Máy và Thiết bị biên soạn, Bộ Nông nghiệp và Phát triển nông thôn đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.

THIẾT BỊ THU HOẠCH - DAO CẮT CỦA MÁY CẮT KIỂU DAO QUAY DÙNG TRONG NÔNG NGHIỆP - YÊU CẦU

Harvesting equipment - Blades for agricultural rotary mowers - Requirements

1. Phạ vi áp dụng

Tiêu chuẩn này quy định các yêu cầu đối với dao cắt lắp trên máy cắt loại đĩa quay và máy cắt loại trống quay, treo, nửa treo, kéo theo, hoặc tự hành, dùng để thu hoạch cây trồng làm thức ăn gia súc trong nông nghiệp.

Tiêu chuẩn này quy định các yêu cầu về thử nghiệm và ghi nhãn dao cắt.

CHÚ THÍCH 1: Mục đích chính của tiêu chuẩn này là để xác định đặc tính vật liệu. Dao cắt lắp trên máy cắt kiểu dao quay dùng trong nông nghiệp chịu tác dụng bởi lực hướng tâm lớn và nguy cơ va đập với vật thể bên ngoài. Trong tiêu chuẩn này bao gồm cả phép thử uốn và va đập để kiểm tra độ giòn và độ dai của vật liệu.

CHÚ THÍCH 2: Tiêu chuẩn này không quy định kích thước.

2. Tài liệu viện dẫn

Các tài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).

TCVN 257-1 (ISO 6508-1), Vật liệu kim loại - Thử độ cứng Rockwell - Phần 1: Phương pháp thử (thang A, B, C, D, E, F, G, H, K, N, T).

3. Thuật ngữ và định nghĩa

Trong tiêu chuẩn này sử dụng các thuật ngữ và định nghĩa sau:

3.1. Máy cắt kiểu dao quay (rotary mower)

Máy cắt, trong đó một hoặc nhiều dao cắt hoặc xén cây làm thức ăn gia súc bằng va đập không làm nhỏ các cây và quay quanh một trục thẳng đứng.

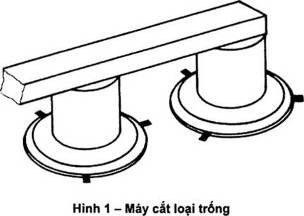

3.1.1. Máy cắt loại trống (drum mower)

Máy cắt kiểu dao quay (3.1), trong đó truyền chuyển động ở phía trên quỹ đạo quay của các bộ phận cắt.

CHÚ THÍCH 1: Xem Hình 1

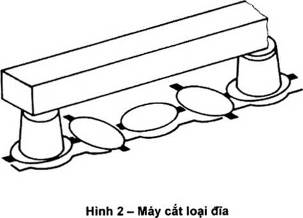

3.1.2. Máy cắt loại đĩa quay (rotary disc mower)

Máy cắt kiểu dao quay (3.1), trong đó truyền chuyển động ở bên dưới quỹ đạo quay của bộ phận cắt.

CHÚ THÍCH 1: Xem Hình 2.

3.2. Dao cắt (blades)

Bộ phận quay, thực hiện cắt cây trồng có thể là dạng phẳng, xoắn, vặn, méo, hoặc dạng khác.

3.3. Vùng uốn (bending zone)

Vùng, trong đó dao cắt có thể bị biến dạng sau phép thử uốn.

CHÚ THÍCH 1: Xem Hình 3.

4. Yêu cầu đối với dao cắt

4.1. Yêu cầu vật liệu

Dao cắt phải được chế tạo bằng thép do nhà sản xuất lựa chọn. Giá trị độ cứng Rockwell phải tối thiểu đạt 38 HRC, theo TCVN 257-1 (ISO 6508-1). Độ giòn phải đáp ứng các yêu cầ
