TIÊU CHUẨN VIỆT NAM

TCVN 3846 - 1993

XE ĐẠP - BÀN ĐẠP

Bicycles - Pedals

1. KÍCH THƯỚC CƠ BẢN

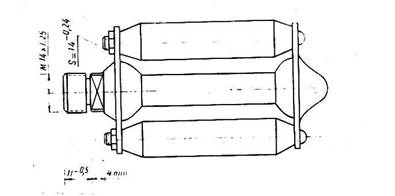

1.1. Kích thước cơ bản của bàn đạp được quy định trên hình 1.

Chú thích : hình vẽ không quy định kết cấu cụ thể của bàn đạp

2. YÊU CẦU KỸ THUẬT

2.1. Độ cứng các mặt lăn bi:

54 ÷ 60 HRC đối với trục

48 ÷ 56 HRC đối với nồi.

2.2. Độ nhám bề mặt lăn bi phải đạt:

Ra = 2,5 ÷ 1,25

2.3. Ren của chi tiết có ren theo TCVN 1692-1991.

2.4. Bàn đạp lắp bi phải quay nhẹ, êm. Độ rơ theo các hướng không lớn hơn 0,5mm.

2.5. Bàn đạp lắp một hoặc hai đầu bạc nhựa phải quay nhẹ, êm. Độ rơ không lớn hơn  0,35mm theo hướng kính và 0,5mm theo hướng trục.

2.6. Kết cấu của bàn đạp phải đảm bảo các đai ốc không tự nới lỏng.

2.7. Bàn đạp phải có mặt phản quang.

2.8. Trục bàn đạp không được có biến dạng dư khi thử theo điều 3.4 và không được gãy hoặc tụt ra khỏi mối ghép ren với đùi. Khi thử va đập theo điều 3.5.

2.9. Khung bàn đạp không được biến dạng khi thử theo điều 3.6.

2.10. Bàn đạp lắp bi không được hỏng hóc và độ rơ không lớn hơn 0,3mm khi thử khả năng làm việc theo điều 3.7.

2.11. Bàn đạp lắp một hoặc hai đầu bạc nhựa không được hỏng hóc và độ rơ không lớn hơn 0,1 mm khi thử khả năng làm việc theo điều 3.8.

2.12. Các bề mặt bằng kim loại nhìn thấy sau khi lắp ráp phải mạ hoặc đánh bóng (nếu chi tiết làm bằng hợp kim nhôm).

3. PHƯƠNG PHÁP THỬ

3.1 Kiểm tra các yêu cầu bên ngoài của bàn đạp bằng mắt thường.

3.2. Kiểm tra các kích thước độ rơ, ren và nhám bề mặt lăn bi của bàn đạp bằng dụng cụ đo vạn năng hoậc chuyên dùng.

3.3. Kiểm tra độ cứng các bề mặt lăn bi theo TCVN 257-85.

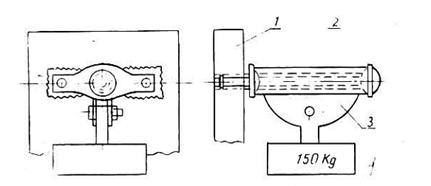

3.4. Thử tĩnh để kiểm tra độ cứng vững của trục bàn đạp, theo sơ đồ chỉ dẫn của hình 2, được tiến hành như sau:

Lắp bàn đạp vào lỗ ren ở giá 1, treo vật nặng 150kg vào cơ cấu treo 3 trong 5 phút.

Hình 2

3.5. Thử va đập để kiểm tra độ bền của trục bàn đạp theo TCVN 5510-1991.

3.6. Kiểm tra độ bền của khung bàn đạp được tiến hành theo sơ đồ chỉ dẫn của hình 3. Thời gian kiểm tra trong 2 phút. Sau khi kiểm tra khung bàn đạp không được biến dạng.

3.7. Thử khả năng làm việc của bàn đạp lắp bi

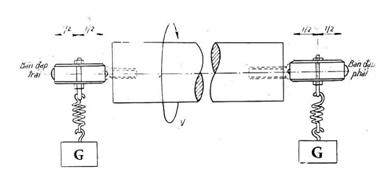

Việc thử được tiến hành theo chỉ dẫn trên hình 4. Vận tốc quay của trục gá V= 100 v/ph. Vật nặng treo trên bàn đạp G = 50kg. Thời gian thử là 165h.

Chú thích : Cho phép xoay mặt bàn đạp 180° sau khi thử được ≈ 1/2 thời gian thử.

Hình 3

3.8. Thử khả năng làm việc của bàn đạp lắp một hoặc hai đầu bạc nhựa:

Việc thử được tiến hành như điều 3.8. Vật treo trên bàn đạp G = 15kg. Thời gian thử là 400 phút.

4. GHI NHÃN VÀ BAO GÓI

4.1. Trên mỗi bàn đạp phải ghi rõ dấu hiệu hàng hoá của
