TIÊU CHUẨN VIỆT NAM

TCVN 328-86

ĐAI ỐC TRÒN CÓ LỖ Ở MẶT ĐẦU

Round nuts with set pin holes in side.

Tiêu chuẩn này thay thế cho TCVN 328-69

Tiêu chuẩn này áp dụng cho đai ốc tròn có lỗ ở mặt đầu, đường kính ren từ 2 đến 100mm, cấp chính xác B.

1. KÍCH THƯỚC

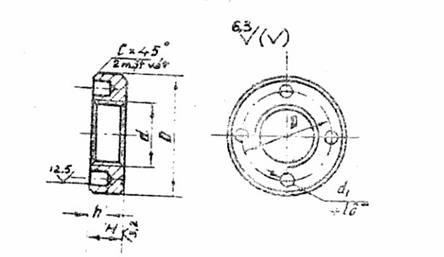

1.1. Kích thước của đai ốc phải phù hợp với các chỉ dẫn trên hình vẽ và trong bảng.

Ví dụ ký hiệu quy ước đai ốc có đường kính ren d = 12mm, miền dung sai 7H, cấp bền 5:

Đai ốc M12. 7H. 5 TCVN 328-86

mm

Đường kính danh nghĩa của ren, d

Bước ren, P

D

H

n1

d1

h

C, không lớn hơn

2

0,4

6

2

4

1,0

suốt

0,2

2,5
