LÒ XO XOẮN TRỤ NÉN VÀ KÉO BẰNG THÉP MẶT CẮT TRÒN

PHƯƠNG PHÁP XÁC ĐỊNH KÍCH THƯỚC CỦA LÒ XO

Methods of Calculating of dimension relating to cylidrical helical compression (tension) springs made of round steel

1. Tiêu chuẩn này quy định phương pháp xác định kích thước của lò xo xoắn trụ nén và kéo.

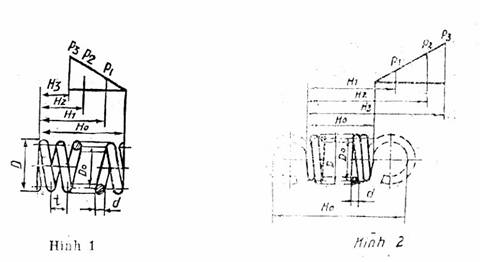

2. Ký hiệu, công thức tính toán và mức phải phù hợp với chỉ dẫn trên hình 1 và 2 và trong bảng 1 và 2 .

Bảng 1

Tên gọi của thông số và kích thước

Ký hiệu

Công thức tính, trị số định mức và phương pháp tính

1. Lực lò xo khi biến dạng sơ bộ, N

P1

Cho trước hoặc tính toán theo điều kiện làm việc của cơ cấu máy

2. Lực lò xo khi biến dạng làm việc (ứng với dời chỗ cưỡng bức lớn nhất của bộ phận chuyển động trong máy), N

P2

3. Hành trình làm việc, mm

h

4. Vận tốc dời chỗ lớn nhất của đầu tự do của lò xo khi đặt tải hoặc khi tháo tải, m/s
