TIÊU CHUẨN QUỐC GIA

TCVN 8605:2010

ISO 9242:1988

KÌM VÀ KÌM CẮT – KÌM THỢ XÂY DỰNG – KÍCH THƯỚC VÀ CÁC GIÁ TRỊ THỬ NGHIỆM

Pliers and nippers – Construction worker’s pincers – Dimensions and test values

Lời nói đầu

TCVN 8605:2010 hoàn toàn tương đương với ISO 9242:1988.

TCVN 8605:2010 do Ban kỹ thuật Tiêu chuẩn Quốc gia TCVN/TC 29 Dụng cụ cầm tay biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

KÌM VÀ KÌM CẮT – KÌM THỢ XÂY DỰNG – KÍCH THƯỚC VÀ CÁC GIÁ TRỊ THỬ NGHIỆM

Pliers and nippers – Construction worker’s pincers – Dimensions and test values

1. Phạm vi

Tiêu chí này quy định các kích thước chính của kìm thợ xây dựng và các giá trị thử nghiệm để kiểm tra khả năng thực hiện chức năng của kìm phù hợp với TCVN 8278 (ISO 5744). Các yêu cầu kỹ thuật chung được cho trong TCVN 8277 (ISO 5743).

Các kìm thợ xây dựng được minh họa trong tiêu chuẩn này chỉ là các ví dụ và không làm ảnh hưởng đến thiết kế của nhà sản xuất.

2. Tài liệu viện dẫn

Các tài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn có ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung, nếu có.

TCVN 8277:2009 (ISO 5743), Kìm và kìm cắt – Yêu cầu kỹ thuật chung.

TCVN 8278:2009 (ISO 5744:2004), Kìm và kìm cắt – Phương pháp thử.

3. Kích thước và các giá trị thử nghiệm

3.1. Kìm thợ xây dựng – Kiểu A

Xem Hình 1 và các Bảng 1 và Bảng 2.

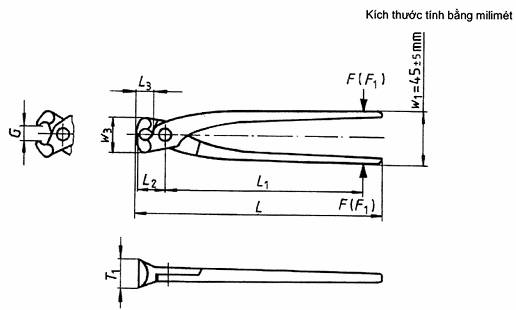

Hình 1 – Kìm thợ xây dựng – Kiểu A

Bảng 1 – Kìm thợ xây dựng – Kiểu A Các kích thước

Kích thước tính bằng milimét
