TIÊU CHUẨN QUỐC GIA

TCVN 7368:2012

KÍNH XÂY DỰNG – KÍNH DÁN AN TOÀN NHIỀU LỚP – PHƯƠNG PHÁP THỬ ĐỘ BỀN VA ĐẬP

Glass in building – Laminated safety glass – Test methods for impact resistance

Lời nói đầu

TCVN 7368:2013 thay thế cho TCVN 7368:2004.

TCVN 7368:2013 được xây dựng trên cơ sở JIS R 3205:2005 Laminated glass và AS/NZS 2208:1996 Safety glazing materials in buildings.

TCVN 7368:2013 do Viện Vật liệu xây dựng – Bộ Xây dựng dựng biên soạn, Bộ Xây dựng đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.

KÍNH XÂY DỰNG – KÍNH DÁN AN TOÀN NHIỀU LỚP – PHƯƠNG PHÁP THỬ ĐỘ BỀN VA ĐẬP

Glass in building – Laminated safety glass – Test methods for impact resistance

1. Phạm vi áp dụng

Tiêu chuẩn này quy định phương pháp thử độ bền chịu va đập rơi bi và va đập con lắc đối với kính dán an toàn nhiều lớp dùng trong xây dựng.

2. Tài liệu viện dẫn

Các tài liệu viện dẫn sau là cần thiết cho việc áp dụng tiêu chuẩn. Đối với tài liệu viện dẫn ghi năm công bố thì áp dụng bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).

TCVN 7219:2002 Kính tấm xây dựng – Phương pháp thử.

JIS B 1501:2009 Vòng bi – Bi (Rolling bearings – Ball).

JIS K 6253:1997 Phương pháp thử độ cứng cho cao su, cao su lưu hóa, nhựa dẻo nóng (Hardness testing methods for rubber, vulcanized or thermoplastic).

3. Thử va đập

3.1. Thử va đập rơi bi

3.1.1. Nguyên tắc

Mẫu thử được đặt nằm ngang trong một khung thép và chịu lực va đập của các viên bi thép rơi từ những độ cao nhất định. Khối lượng bi thép và độ cao rơi bi được tăng dần cho đến khi xuất hiện vết dập vỡ. Độ bền va đập rơi bi được đánh giá qua tình trạng dập vỡ của mẫu thử.

3.1.2. Thiết bị, dụng cụ

- Khung kẹp mẫu, có cấu tạo và kích thước theo Hình 1;

- Bi thép có khối lượng (1040 ± 10) g và 2260 ⁺³⁰₂₀ g (loại bi thép lớn hơn theo Phụ lục A).

3.1.3. Chuẩn bị mẫu thử

Mẫu thử là 6 tấm kính dán nguyên từ một lô hoặc được cắt ra từ một tấm kính dán nhiều lớp với kích thước khoảng (610 x 610), mm. Mẫu được bảo quản trong điều kiện thí nghiệm (27±2) ^oC ít nhất 4h trước khi thử.

3.1.4. Cách tiến hành

Phép thử được tiến hành ở nhiệt độ phòng thí nghiệm.

Đặt mẫu thử nằm ngang trong một khung sắt (xem Hình 1). Nếu kính dán nhiều lớp gồm các tấm kính phẳng có chiều dày khác nhau thì bề mặt thử là bề mặt có tấm kính mỏng hơn. Tuy nhiên, nếu kính dán nhiều lớp là kính vân hoa, kính cốt sợi có vân hoa hoặc kính vân hoa mạng thì bề mặt thử là bề mặt không có vân hoa.

Kích thước tính bằng milimét

CHÚ THÍCH: *) Xác định độ cứng A50 theo JIS K 6253.

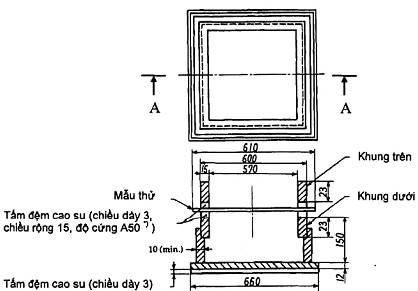

Hình 1 – Mặt cắt A – A của khung kẹp mẫu thử va đập rơi bi

Chọn viên bi thép đường kính 63,5 mm có khối lượng (1040 ± 10) g, độ cứng 61 – 67 HRC và đặt ở độ cao cách bề mặt mẫu thử 1200 mm. Thả bi rơi tự do xuống tâm của tấm kính. Quan sát tình trạng dập vỡ của một hoặc nhiều lớp kính thành phần.

Nếu kính không bị dập vỡ, lần lượt tăng độ cao thả bi theo quy định ở Bảng 1 và quan sát tình trạng dập vỡ của một hoặc nhiều lớp kính thành phần.
