TIÊU CHUẨN QUỐC GIA

TCVN 5633 : 1991

MY TỔ HỢP ĐẾ MY NHIỀU CẠNH CỠ TRUNG BÌNH − KÍCH THƯỚC CƠ BẢN

Modular units for machine tool construction Rotary tables and multisided centre bases for rotary tables medium size  – Basic dimentions

Lời nói đầu

TCVN 5633 : 1991 phù hợp với STSEV 4857 : 1984 và ISO 3371 : 1975

TCVN 5633 : 1991 do Trung tâm Tiêu chuẩn Đo lường Chất lượng khu vực 1 biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

MY TỔ HỢP ĐẾ MY NHIỀU CẠNH CỠ TRUNG BÌNH − KÍCH THƯỚC CƠ BẢN

Modular units for machine tool construction Rotary tables and multisided centre bases for rotary tables medium size  – Basic dimentions

1. Tiêu chuẩn này áp dụng cho đế máy nhiều cạnh cỡ trung bình đặt dưới bàn quay chia độ của các máy tổ hợp

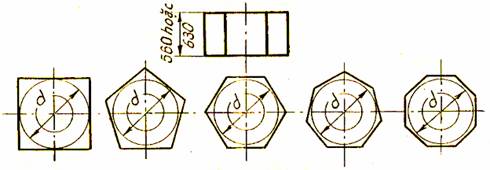

2. Kích thước cơ bản của đế máy nhiều cạnh được chỉ dẫn theo hình vẽ và theo bảng sau:

CHÚ THÍCH:

- Hình vẽ không quy định về kết cấu của đế máy

- d: Đường kính vòng tròn nội tiếp
