TCVN 5054:1990

KIM LOẠI - PHƯƠNG PHÁP THỬ CHỒN

Metals - Upsetting test method

Lời nói đầu

TCVN 5054:1990 do Viện Công nghệ Bộ cơ khí và luyện kim biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban Khoa học và kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

KIM LOẠI - PHƯƠNG PHÁP THỬ CHỒN

Metals Upsetting test method

Tiêu chuẩn này quy định phương pháp thử chồn đúng cho các mẫu kim loại ở trạng thái nguội và nóng.

1. Kí hiệu

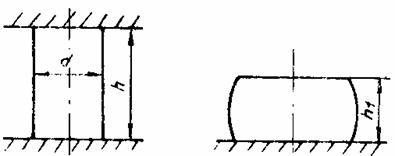

Ký hiệu dùng trong tiêu chuẩn này được chỉ ra trên Hình vẽ và trong bản dưới đây:

2. Bản chất của phương pháp

Bản chất của phương pháp là chồn mẫu dọc trục của nó ở trạng thái nguội hoặc nóng đến mức độ biến dạng đã định.

3. Mẫu thử

3.1. Số lượng mẫu thử và vị trí lấy mẫu thử được quy định tài liệu kỹ thuật phù hợp với từng sản phẩm kim loại cụ thể.

3.2. Khi lấy mẫu cần phải đảm bảo mẫu không bị ảnh hưởng của nung nóng và biến cứng.

3.3. Thông số cơ bản của mẫu thử (d) cần phải từ 3 mm đến 30 mm đối với thử ở trạng thái nguội và từ 5 mm đến 150 mm đối với thử ở trạng thái nóng.

3.4. Chiều cao của mẫu thử chồn cần phải:

Gấp hai lần thông số cơ bản mặt cắt ngang đối với kim loại đen. Gấp rưỡi thông số cơ bản mặt cắt ngang đối với kim loại màu. Sai lệch về chiều cao của mẫu thử không được vượt quá 5 %.

3.5. Các mẫu
