TCVN 4225:1986

ĐỆM HÃM NHỎ CÓ NGẠNH - KẾT CẤU VÀ KÍCH THƯỚC

Decressed tab shakeproof washer - Construction and dimensions

Lời nói đầu

TCVN 4225:1986 do Bộ môn cơ học máy - Trường Đại học Bách Khoa Hà Nội biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ khoa học và Công nghệ) ban hành;

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại Khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a Khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

ĐỆM HÃM NHỎ CÓ NGẠNH - KẾT CẤU VÀ KÍCH THƯỚC

Decressed tab shakeproof washer - Construction and dimensions

1. Tiêu chuẩn này áp dụng cho các đệm hãm nhỏ có ngạnh để hãm các đai ốc sáu cạnh nhỏ và bulông đầu sáu cạnh nhỏ, đường kính ren từ 6 mm đến 24 mm.

2. Kết cấu và kích thước đệm hãm phải phù hợp với các chỉ dẫn trên Hình 1 và Bảng 1.

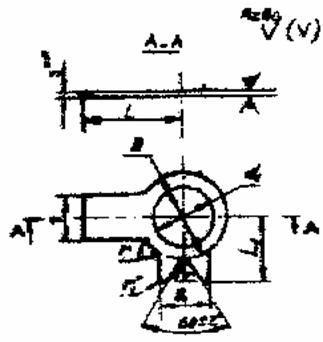

Hình 1

* Kích thước tham khảo

** Sai lệch giới hạn lấy theo sai lệch giới hạn của chiều dày vật liệu tấm.

Bảng 1

Kích thước tính bằng milimét

CHÚ THÍCH:

1. Không nên dùng các kích thước ghi trong ngoặc;

2. Theo sự thỏa thuận giữa người sản xuất và khách hàng, cho phép chế tạo các đệm hãm có chiều dày khác với các trị số trong bảng.

Ví dụ, ký hiệu quy ước đệm hãm dùng cho đai ốc sáu cạnh hoặc bu lông đầu sáu cạnh, đường kính danh nghĩa của ren d = 10 mm, chế tạo bằng vật liệu nhóm 01.

Đệm hãm 10.01.TCVN 4225:1986.

3. Cho phép chế tạo các đệm hãm có các ngạnh uốn sẵn đến sát đường kính D với góc không lớn hơn 150, bán kính chỗ uốn 1,6 mm.

4. Cho phép chế tạo các đệm hãm có đầu ngạnh không lượn tròn (không có bán kính r1).

5. Yêu cầu kỹ thuật - Theo TCVN 134:1977.

6. Ví dụ về lắp đặt đệm hãm cho trong Phụ lục A của TCVN 4224:1986.

7. Khối lượng lý thuyết các đệm hãm cho trong Phụ lục A.

Phụ lục A

Bảng A.1 - Khối lượng các đệm hãm bằng thép

CHÚ THÍCH: Để xác định khối lượng các đệm hãm làm bằng vật liệu khác phải nhân các trị số trong bằng với hệ số:

1,009 - đối với thép không gỉ;

1,080 - đối với la tông.
