TIÊU CHUẨN QUỐC GIA

TCVN 3887 : 1984

REN TỰA - DUNG SAI

Euthress thread - Tolerance

Lời nói đầu

TCVN 3887 : 1984 Do Viện nghiên cứu máy - Bộ cơ khí và Luyện kim biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban Khoa học và Kỹ thuật nhà nước (nay là Bộ Khoa học và Công nghệ) ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.



REN TỰA - DUNG SAI

Euthress thread - Tolerance

Tiêu chuẩn này áp dụng cho ren tựa có prôfin đường kính bước ren và kích thước cơ bản theo TCVN 3777: 1983 và quy định hệ thống dung sai.

1. Quy tắc cơ bản của hệ thống dung sai

1.1. Tiêu chuẩn này có các ký hiệu như sau:

d - đường kính ngoài của ren ngoài;

d2 - đường kính trung bình của ren ngoài;

d3 - đường kính trong của ren ngoài;

D - đường kính ngoài của ren trong;

D1 - đường kính trong của ren trong;

D2 - đường kính trung bình của ren trong;

P - bước ren;

N - chiều dài vặn ren nhóm bình thường;

L - Chiều dài vặn ren nhóm dài;

Td , Td2 , Td3;

TD1 , TD2 - dung sai đường kính;

es - sai lệch trên của đường kính ren ngoài;

ES - sai lệch trên của đường kính ren trong;

ei - sai lệch dưới của đường kính ren ngoài;

EI - sai lệch dưới của đường kính ren trong;

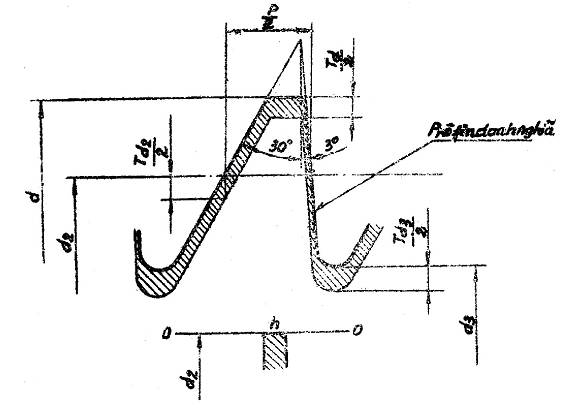

Phân bổ miền dung sai của ren ngoài

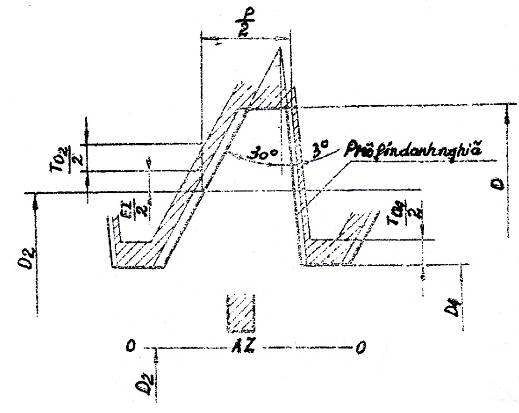

Phân bố miền dung sai của ren trong

Hình 1

1.2. Hệ thống dung sai ren quy định:

- Dung sai đường kính ren;

- Phân bố miền dung sai đường kính ren;

- Phân loại chiều dài vặn ren;

- Miền dung sai ren và cách lựa chọn chúng theo loại chính xác và chiều dài vặn ren.

1.3. Sơ đồ miền dung sai của ren trong và ren ngoài giới thiệu trên hình vẽ

Sai lệch được tính từ prôfin ren danh nghĩa theo phương vuông góc với đường trục của ren.

1.4. Dung sai đường kính của ren được quy định bởi cấp chính xác ký hiệu bằng chữ số giới hạn trong Bảng 1

Dung sai đường kính trung bình của ren là dung sai tổng hợp

Dung sai đường kính D không quy định:

Bảng 1

Dạng ren

Đường kính của ren
