TCVN 3762:1983
MÁY ÉP DẬP TẤM - KÍCH THƯỚC CHỐT ĐẨY
Lời nói đầu
TCVN 3762:1981 do Viện Máy công cụ và dụng cụ - Bộ cơ khí và luyện kim biên soạn,Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ khoa học và công nghệ) ban hành;
Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại Khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a Khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.
MÁY ÉP DẬP TẤM - KÍCH THƯỚC CHỐT ĐẨY
1. Những kích thước cơ bản của chốt đẩy phải theo chỉ dẫn trên Hình 1 và trong Bảng 1.

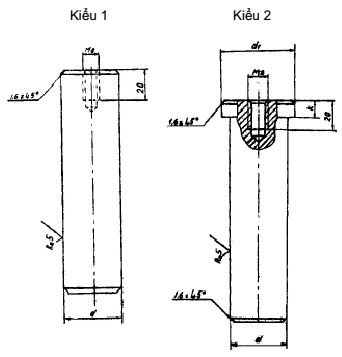

Hình 1
Bảng 1
Kích thước tính bằng milimét
d | d1 | k |
28 | 36 | 5 |
38 | 45 | 8 |
58 | 65 | 8 |
2. Cho phép chế tạo chốt đẩy không có lỗ ren.
3. Chiều dài L của chốt đẩy được xác định theo chỉ dẫn ở phần Phụ lục A.
Phụ lục A
