TÀI LIỆU THIẾT KẾ – QUY TẮC LẬP BẢN VẼ KHUÔN DẬP CÁC TẤM MỎNG
Rules of making drawings of stamps sheet stamping
Lời nói đầu
TCVN 3744 : 1983 do Bộ môn hình học họa hình và vẽ kỹ thuật khoa chế tạo máy trường Đại học Bách Khoa Hà Nội biên soạn. Cục Tiêu chuẩn đo lường Chất lượng Nhà nước trình duyệt, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) ban hành.
Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.
TÀI LIỆU THIẾT KẾ - QUY TẮC LẬP BẢN VẼ KHUÔN DẬP CÁC TẤM MỎNG
Rules of making drawings of stamps sheet stamping
Tiêu chuẩn này áp dụng đối với tất cả các ngành công nghiệp
1.1. Bản vẽ lắp khuôn dập phải được thực hiện đúng yêu cầu của tiêu chuẩn này cũng như các tiêu chuẩn khác của tài liệu thiết kế.

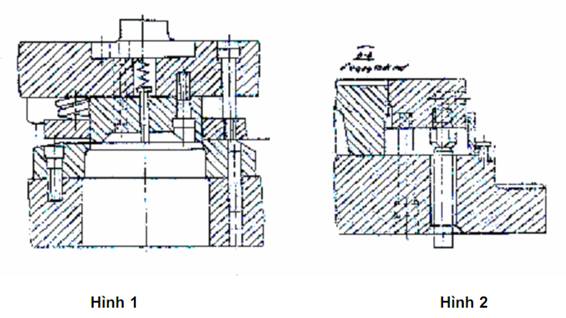

1.2. Trên các bản vẽ lắp, khuôn dập được biểu diễn ở trạng thái ép chặt, tức là ở vị trí giới hạn thấp nhất (Hình 1)
Trên các hình chiếu phụ, riêng phần và hình cắt, mặt cắt cho phép biểu diễn khuôn dập ở trạng thái mở. Khi đó trên các hình biểu diễn phải ghi chú “ở trạng thái mở” (Hình 2)
1.3. Trên các bản vẽ lắp sử dụng hai loại hình chiếu bằng: hình chiếu bằng phần dưới khuôn và hình chiếu bằng phần trên khuôn.

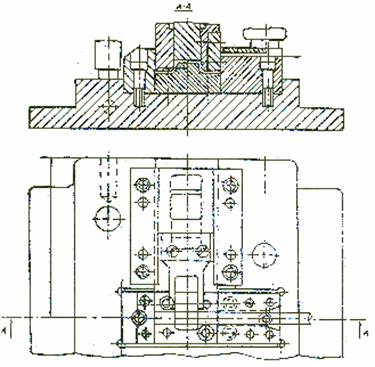

Hình chiếu bằng phần dưới khuôn được biểu diễn có liên hệ trực tiếp với hình chiếu chính, khi đó không phải chú thích rằng phần trên không vẽ và cũng không cần chú thích “ hình chiếu bằng phần dưới”, Hình 3

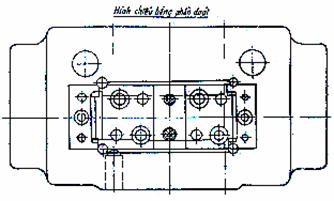

Nếu hình chiếu bằng phần dưới không liên hệ trực tiếp với hình chiếu chính thì trên hình chiếu đó phải ghi chú: “hình chiếu bằng phần dưới” bên dưới ghi chú có kẻ một nét liền mảnh.(Hình 4)

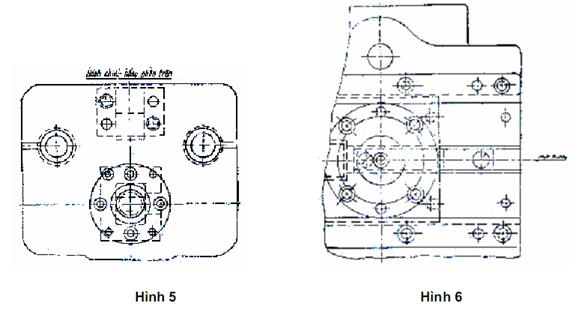

1.4. Hình chiếu bằng phần trên thường được biểu diễn không liên hệ trực tiếp với hình chiếu chính. Trên hình biểu diễn ghi chú: “hình chiếu bằng phần trên”. Bên dưới ghi chú có kẻ một nét liền mảnh. (Hình 5)
Cho phép không biểu diễn hình chiếu bằng phần trên nếu không ảnh hưởng đến việc đọc bản vẽ sau này.
1.5 Nếu trên bản vẽ lắp, phía trước mặt của khuôn dập đã quay đi 900 hoặc 1800 so với người quan sát thì trên hình chiếu bằng phần dưới có ghi chú “mặt trước ” như trên Hình 6.
1.6. Vị trí của mặt phẳng cắt của cùng một hình cắt hoặc mặt cắt sẽ được chỉ dẫn bằng đường cắt trên hình chiếu bằng của phần dưới và trên hình chiếu bằng của phần trên.
Hình 3
Hình 4
Cho phép chỉ ghi đường cắt của mặt phẳng cắt trên hình chiếu bằng của phần dưới nếu điều đó không ảnh hưởng đến việc đọc văn bản sau này.
1.7. Cho phép biểu diễn đầy đủ hoặc không biểu diễn các chi tiết ghép chặt và lò xo mà một phần đã nằm vào vị trí mặt phẳng cắt (Hình 7)
1.8. Trên bản vẽ khuôn dập chi tiết dập hoặc phối liệu sẽ được thể hiện dưới dạng “vật phẩm bên ngoài ” chỉ tham gia vào khuôn dập làm việc.
Trên hình cắt và
