TRUYỀN ĐỘNG BÁNH RĂNG CÔN RĂNG CONG – TÍNH TOÁN HÌNH HỌC
Spiral bevel gear pais – Calculation of geometry
Lời nói đầu
TCVN 3690 : 1981 do Viện Thiết kế máy Công nghiệp – Bộ cơ khí và Luyện kim biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) ban hành.
Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.
TRUYỀN ĐỘNG BÁNH RĂNG CÔN RĂNG CONG – TÍNH TOÁN HÌNH HỌC
Spiral bevel gear pais – Calculation of geometry
Tiêu chuẩn này áp dụng cho bộ truyền bánh răng côn răng cong tròn, ăn khớp ngoài, được gia công bằng phương pháp lăn, có góc trục từ 100 đến 1500, góc nghiêng của răng từ 00 đến 450 prôfin góc của răng thẳng.
Tiêu chuẩn này quy định phương pháp tính toán các thông số hình học của bộ truyền cũng như các thông số hình học của bánh răng được đưa vào bản vẽ chế tạo.
Tiêu chuẩn này không áp dụng cho bộ truyền có công dụng đặc biệt (cầu truyền động của ôtô, máy kéo v.v…)
1.1. Sơ đồ nguyên lý tính toán hình học được nêu trên hình vẽ.
1.2. Thuật ngữ và ký hiệu được dùng trong tiêu chuẩn này phù hợp với các tài liệu kỹ thuật đã xét duyệt.
1.3. Tên gọi các thông số đưa vào bản vẽ chế tạo bánh răng trong các bảng của tiêu chuẩn này được in đậm nét.
1.4. Các chỉ số “1,, và “2,, kèm theo các thông số tương ứng với bánh răng nhỏ và của bộ truyền. Khi không có các chỉ số trên kèm theo, các thông số sẽ tương ứng với bánh răng bất kỳ trong bộ truyền.
1.5. Đối với các thông số của prôfin răng không có chỉ dẫn phụ kèm theo thì các thông số đó được cho trong mặt cắt pháp tính toán.
1.6. Kích thước danh nghĩa của bộ truyền và bánh răng được xác định bằng tính toán.
1.7. Độ chính xác tính toán theo các công thức của tiêu chuẩn và phụ lục tiêu chuẩn được quy định như sau:
Kích thước chiều dài - độ chính xác không thấp hơn 0,0001 mm;
Đại lượng không thứ nguyên - độ chính xác không thấp hơn 0,0001:
Kích thước góc độ chính xác không thấp hơn 1;
Đại lượng giác – độ chính xác không thấp hơn 0,00001;
Tỷ số truyền, số răng của bánh răng tương đương, hệ số dịch chỉnh và hệ số thay đổi chiều dày răng - độ chính xác không thấp hơn 0,01;
1.8. Ví dụ tính toán được nêu trong Phụ lục 7.

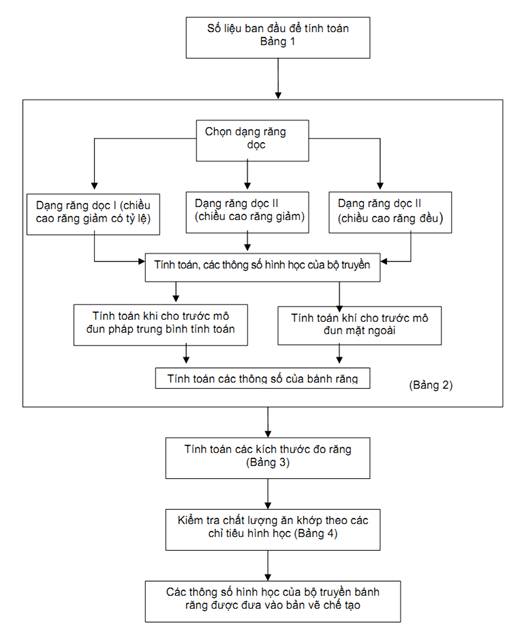

Sơ đồ nguyên lý tính toán hình học
2. Tính toán các thông số hình học
Số liệu ban đầu đã cho để tính toán
Bảng 1
Tên thông số | Ký hiệu | |
