TIÊU CHUẨN QUỐC GIA

TCVN 269 : 1986

MÁY BÀO NGANG - KÍCH THƯỚC CƠ BẢN

Shaper - Basic Dimensions

Lời nói đầu

TCVN 268 : 1986 do Viện máy công cụ và dụng cụ - Bộ cơ khí và luyện kim biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ khoa và học và Công nghệ) ban hành;

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại Khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a Khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

MÁY BÀO NGANG - KÍCH THƯỚC CƠ BẢN

Shaper - Basic Dimensions

1. Tiêu chuẩn này áp dụng cho máy bào ngang thông dụng.

2. Kích thước cơ bản của máy bào ngang phải theo chỉ dẫn trên Hình 1 và trong Bảng 1.

3. Kích thước H, B, L2 không áp dụng trên máy có bàn xoay vạn năng.

4. Kích thước rãnh trên bàn và khoảng cách giữa các rãnh theo TCVN 2133 : 1977; TCVN 2134 : 1977.

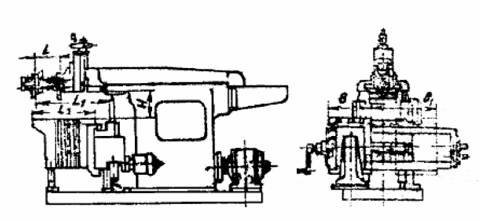

Hình 1

CHÚ THÍCH: Hình vẽ không quy định kết cấu máy.

Bảng 1

Kích thước tính bằng milimet
