TIÊU CHUẨN QUỐC GIA

TCVN 263 : 1986

CHỖ ĐẶT ĐẦU CHÌA VẶN – KÍCH THƯỚC

Width across flats dimensions

Lời nói đầu

TCVN 263 : 1986 thay thế TCVN 263 : 1967;

TCVN 263 : 1986 do Viện nghiên cứu máy – Bộ Cơ khí và Luyện kim biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Uỷ ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) ban hành;

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

CHỖ ĐẶT ĐẦU CHÌA VẶN – KÍCH THƯỚC

Width across flats dimensions

1. Tiêu chuẩn này quy định kích thước nhỏ nhất chỗ đặt đầu chìa vặn để vặn tương ứng với các kiểu chìa vặn được quy định trong tiêu chuẩn Quốc gia.

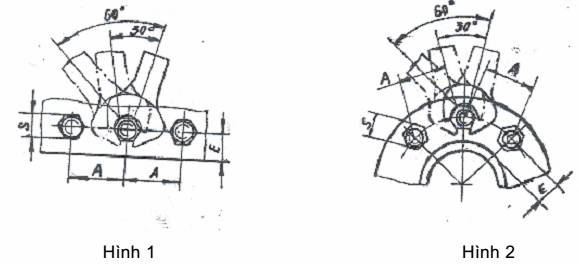

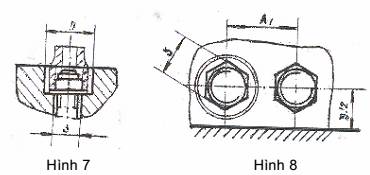

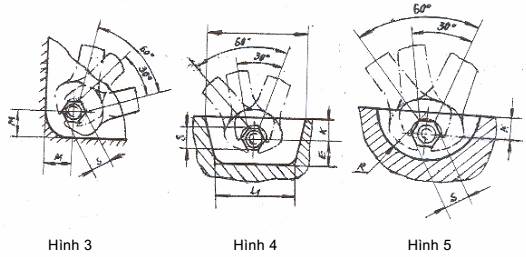

2. Kích thước nhỏ nhất chỗ đặt đầu chìa vặn phải theo chỉ dẫn trên Hình 1 đến Hình 8 và trong bảng của tiêu chuẩn này.

Kích thước chỗ đặt đầu chìa vặn dẹt có miệng hở.

Kích thước chỗ đặt đầu chìa vặn dạng khuỷu có đầu kiểu vòng.

Hình 6

Kích thước chỗ đặt đầu chìa vặn dạng ống có đầu thay thế.
