TCVN 2341:1978

BÁNH ĐAI THANH THÀNH MÁNG CÓ MOAY Ơ MỘT ĐẦU DÀI MỘT ĐẦU NGẮN - KÍCH THƯỚC CƠ BẢN

Pulleys for driving V- belts with disc and boss protruding from one and shortened from the other rim face - Basic dimensions

Lời nói đầu

TCVN 2341:1978 thay thế TCVN 216:1966.

TCVN 2341:1978 do Viện thiết kế máy công nghiệp - Bộ Cơ khí và Luyện kim biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) ban hành.

Tiêu chuẩn này được chuyển đổi năm 2009 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

BÁNH ĐAI THANH THÀNH MÁNG CÓ MOAY Ơ MỘT ĐẦU DÀI MỘT ĐẦU NGẮN - KÍCH THƯỚC CƠ BẢN

Pulleys for driving V- belts with disc and boss protruding from one and shortened from the other rim face - Basic dimensions

1. Tiêu chuẩn này áp dụng cho bánh đai 1 bậc sử dụng đai truyền hình thang mặt cắt Z, A, B, C và D theo TCVN 2332:1978

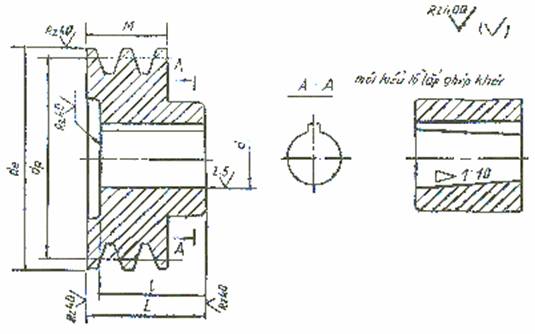

2. Kích thước cơ bản của bánh đai phải theo chỉ dẫn trên hình vẽ và trong Bảng.
