TIÊU CHUẨN QUỐC GIA

TCVN 1588 : 1985

XÍCH KÉO DẠNG BẢN

Blocking pulling choins

Lời nói đầu.

TCVN 1588 : 1985 do Viện Nghiên cứu máy - Bộ cơ khí và Luyện kim biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban Khoa học và kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

XÍCH KÉO DẠNG BẢN

Blocking pulling choins

Tiêu chuẩn này thay thế cho TCVN 1588 : 1974

Tiêu chuẩn này áp dụng cho Xích kéo dạng bản lót con lăn và trục lăn sử dụng trong các máy nâng chuyển và các cơ cấu khác.

Tiêu chuẩn này không áp dụng cho Xích kéo dạng bản dựng làm xích trục.

Kiểu loại, thông số và kích thước cơ bản của xích quy định trong tiêu chuẩn này hoàn toàn phù hợp với ST SEV 1011 : 1978.

1. Kiểu loại, thông số và kích thước cơ bản

1.1. Xích kéo dạng bản phải được chế tạo theo những kiểu sau:

1. Bạc lót

2. Con lăn

3. Trục lăn trơn có gối đỡ.

4. Trục lăn gờ có gối đỡ.

1.2. Quy định hai loại cho tất cả các kiểu xích.

- Kết cấu liền

- Kết cấu rời

1.3. Cho phép phối hợp xích cú mắt kết cấu liền với xích cú mắt kết cấu rời.

Để nối đoạn xích cú kết cấu rời (loại 1) cú sử dụng các mắt ghép nối ở dạng mắt ngoài với một má tháo được.

1.4. Cho phép nối liền chốt với một má (ví dụ, má tăng cường) trong mắt xích kết cấu rời.

1.5. Thông số và kích thước cơ bản của xích phải phù hợp với chỉ dẫn trên Hình 1 và trong Bảng 1.

1.6. Khối lượng của xích giới thiệu trong phụ lục kiến nghị

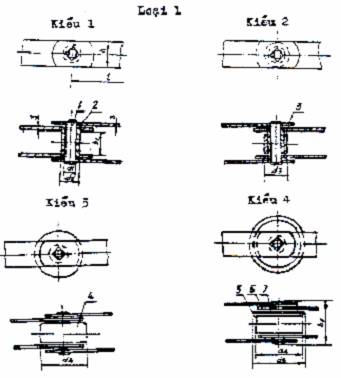

Hình 1a

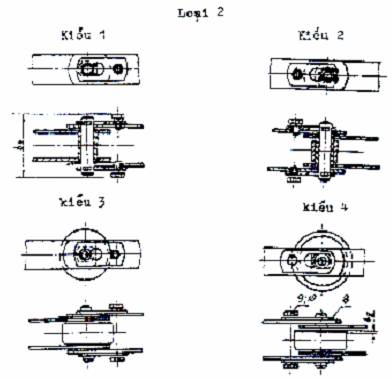

Hình 1b

1. Chốt; 2. Bạc lót; 3. Con lăn 4; Trục lăn tròn; 5. Trục lăn gờ; 6. Má ngoài; 7. Má trong; 8. Má ngang; 9. Bu lông; 10. Vòng đệm.

CHÚ THÍCH: Hình vẽ chỉ là kích thước cơ bản và không quy định kết cấu của xích.
