TIÊU CHUẨN QUỐC GIA

TCVN 1584 : 1985

XÍCH TRỤC DẠNG BẢN

Block load chaing

Lời nói đầu

TCVN 1584 : 1985 thay thế cho TCVN 1584 : 1974. TCVN 1584 : 1985 phù hợp với ST SEV 2642 : 1980.

TCVN 1584 : 1985 do Viện Nghiên cứu máy - Bộ Cơ khí và Luyện kim biên soạn, Tổng cục Tiêu chuẩn đo lường Chất lượng trình duyệt, Uỷ ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.



XÍCH TRỤC DẠNG BẢN

Block load chaing

1 Kiểu thông số và kích thước cơ bản,

1.1 Qui định các kiểu xích trục dạng bản sau đây: kiểu 1 (Hình 1), kiểu 2 (Hình 2), kiểu 3 (Hình 3), kiểu 4 (Hình 4).

CHÚ THÍCH: Hình vẽ không xác định kết cấu của xích.

1.2 Thông số và kích thước cơ bản của xích phải phù hợp với chỉ dẫn trên các Hình 1 – 4 và Bảng 1. Khối lượng của xích được giới thiệu trong phụ lục tham khảo.

1.3 Ký hiệu quy ước bao gồm: chữ cái G, trị số tải trọng phá huỷ, kiểu xích (1, 2, 3, 4) và bước xích,

VÍ DỤ: Ký hiệu quy ước xích:

Xích trục dạng bản có tải trọng phá huỷ 160,000 KN, kiểu 1 với kích thước 50 mm. Xích G - 1 – 50 TCVN 1584 : 1985

CHÚ THÍCH: TrÞ số tải trọng phá huỷ trong ký hiệu xích có bước từ 25 mm trở lên không có các con số sau dấu phẩy.

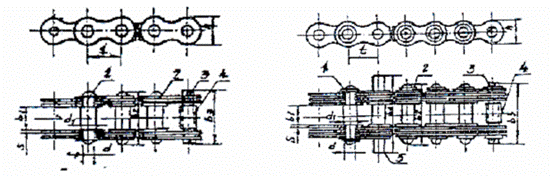

Hình 1

Hình 2

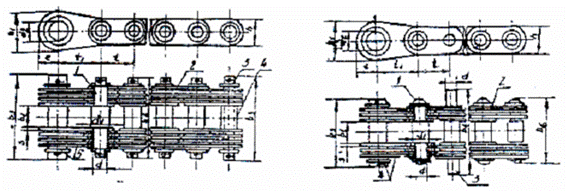

Hình 3

Hình 4

Bảng 1

Kiểu xích
