TIÊU CHUẨN QUỐC GIA

TCVN 1554 : 1974

GỖ ư PHƯƠNG PHÁP XÁC ĐỊNH ĐỘ THẤM NƯỚC

Wood ư Determination of water penetration

Lời nói đầu

TCVN 1554 : 1974 do Viện nghiên cứu Lâm nghiệp ư Tổng cục Lâm nghiệp biên soạn, Viện Đo lường và Viện Tiêu chuẩn trình duyệt, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

GỖ - PHƯƠNG PHÁP XÁC ĐỊNH ĐỘ THẤM NƯỚC

Wood - Determination of water penetration

Tiêu chuẩn này dùng chung cho các loại gỗ.

1. Dụng cụ thử

1.1. Các dụng cụ sau đây được dùng để xác định độ thấm nước của gỗ:

- Thước vặn (panme), đồng hồ đo hay thước cặp đảm bảo độ chính xác khi đo là 0,1 mm và 0,001 mm.

- Bình hút ẩm.

- Các dụng cụ để xác định độ ẩm của gỗ như quy định ở điều 1 của TCVN 358 : 1970.

- Thiết bị riêng để xác định độ thấm nước trình bày trong Hình vẽ.

2. Chuẩn bị thử

2.1. Làm mẫu: Mẫu dùng để xác định độ thấm nước phải làm thành dạng hình trụ có đường kính là 48 mm và chiều cao là 20 mm.

Tùy theo phương thấm nước cần nghiên cứu, phải cắt mẫu sao cho chiều cao của mẫu thử trùng với:

- Hướng dọc thớ gỗ, khi nghiên cứu độ thấm nước theo chiều dọc thớ gỗ.

- Hướng xuyên tâm, khi nghiên cứu độ thấm nước theo chiều xuyên tâm.

- Hướng tiếp tuyến với vòng sinh trưởng khi nghiên cứu độ thấm nước theo chiều tiếp tuyến.

Các mặt đáy của màu gỗ hình trụ phải song song với nhau và phải bào nhẵn. Sai số cho phép của kích thước chiều cao là ± 0,5 mm và của đường kính là +1,0 mm và - 0,5 mm.

3. Tiến hành thử

3.1. Đo mẫu: Đo chiều cao mẫu với độ chính xác là 0,1 mm. Diện tích làm việc của các mẫu thử bị giới hạn bởi mặt cắt thật của ống bích có đường kính là 40 mm (xem Hình vẽ).

3.2. Phủ lớp không thấm nước vào mẫu gỗ, để tránh tình trạng mất nước qua những ống mạch, quản bào, ruột tế bào và những phần cấu tạo giải phẫu của gỗ đã bị cắt chéo, phải ép chặt bề mặt hình trụ và bề mặt cắt của mẫu thử bằng vòng cao su. lớp chất dẻo chống thấm nước là hợp chất gồm có colopan, paraphin và sáp với tỉ lệ 2 : 1 : 1. Phủ lớp chống thấm này vào mẫu thử bằng cách đặt bề mặt hình trụ của mẫu thử vào một hình nông có chứa hỗn hợp trên dưới dạng dung dịch và để cao hơn mẫu gỗ chừng 2 mm ± 2,5 mm có nhiệt độ cao hơn nhiệt độ nóng chảy của hợp chất, rồi quay mẫu đi thử một vòng tròn.

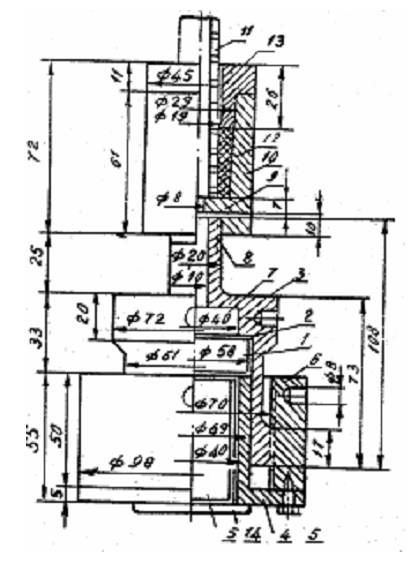

3.3. Tiến hành thử: Việc thử mẫu được tiến hành trên mẫu thiết bị riêng (xem Hình vẽ).

Đặt mẫu 1 vào lòng phía trên của ống 3 và dùng ống bích 4 ép chặt mẫu vào gờ ống 3 nhờ cạnh của ống bích 4, giữa mẫu và các gờ cạnh ống tỳ vào mẫu lót các vòng đệm bằng cao su 2. Khi ép các ống bích 4 xong, không được xoay ống. Ta dùng bốn các bu lông 5 bắt chặt vào đáy một ốc tròn 6. ốc này được vặn ren với phần trên của ống 3, bước ren tuỳ theo chiều cao của mẫu (bước của đai ốc khi thử những mẫu có chiều cao là 50 mm). Nếu ở trạng thái lắp chặt thì khe hở giữa ốc và ống bích 4 phải bằng 0,5 mm.

Sau khi lắp và ép mẫu, đổ nước cất vào trong lòng ống 7 ở trên mẫu thử. Trên đầu ống 8 đặt miếng đệm cao su 9. Vặn vỏ ống 10 vào ống 8. Trong ống 10 lắp một ống thủy tinh 11 có vạch khắc mỗi vạch khắc cách nhau 0,2 cm³ (phân chia độ chỉ số 0 ghi ở phía trên ống). ống thủy
