TIÊU CHUẨN VIỆT NAM
TCVN 6052 : 1995
GIÀN GIÁO THÉP
Steel scaffolding
1. Phạm vi áp dụng
Tiêu chuẩn này áp dụng cho giàn giáo bằng thép, thường dùng trong thi công, sửa chữa và hoàn thiện các công trình xây dựng.
2. Kết cấu, thông số và kích thước cơ bản

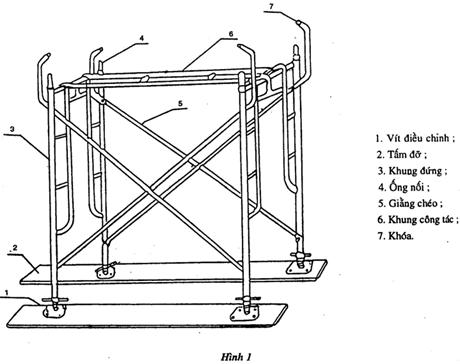

2.1. Kết cấu của một khoang giàn giáo thép phải phù hợp với quy định trên hình 1.

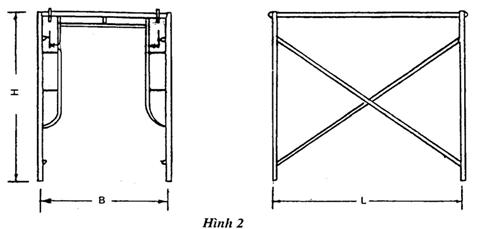

2.2. Thông số và kích thước cơ bản của giàn giáo thép được quy định trong bảng 1 và hình 2.
Chú thích: Các hình vẽ trong tiêu chuẩn này không quy định kết cấu cụ thể của giàn giáo.
Bảng 1
Tải trọng làm việc cho phép 1m2 sàn công tác N | Chiều rộng B mm | Chiều cao H mm | Chiều dài L mm | ống thép khung đứng Đường kính x chiều dày mm |
2000 | 914 1219 | 1524 1700 1930 | 1219 1524 1829 | f 42 x 2,5 |
Chú thích:
1. Theo yêu cầu của khách hàng cho phép chế tạo giàn giáo thép có các thông số và kích thước khác với quy định trong bảng 1;
