TIÊU CHUẨN QUỐC GIA

TCVN 5120 : 2007

ISO 4287 : 1997

ĐẶC TÍNH HÌNH HỌC CỦA SẢN PHẨM (GPS) - NHÁM BỀ MẶT: PHƯƠNG PHÁP PROFIN - THUẬT NGỮ, ĐỊNH NGHĨA VÀ CÁC THÔNG SỐ NHÁM BỀ MẶT

Geometrical product specifications (GPS) – Surface texture: Profin method - Terms,  efinitions and surface texture parameters

Lời nói đầu

TCVN 5120 : 2007 thay thế TCVN 5120 : 90.

TCVN 5120 : 2007 hoàn toàn tương đương ISO 4287 : 1997 và các sửa đổi 1 năm 1998 và sửa đổi 2 năm 2005.

TCVN 5120 : 2007 do Ban kỹ thuật tiêu chuẩn TCVN/TC 39 Máy công cụ biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

ĐẶC TÍNH HÌNH HỌC CỦA SẢN PHẨM (GPS) - NHÁM BỀ MẶT: PHƯƠNG PHÁP PROFIN - THUẬT NGỮ, ĐỊNH NGHĨA VÀ CÁC THÔNG SỐ NHÁM BỀ MẶT

Geometrical product specifications (GPS) – Surface texture: Profin method - Terms,  efinitions and surface texture parameters

1. Phạm vi áp dụng

Tiêu chuẩn này quy định thuật ngữ, định nghĩa và các thông số để xác định nhám bề mặt (độ nhám, độ sóng và profin ban đầu) bằng các phương pháp profin.

2. Tài liệu viện dẫn

ISO 3274 : 1996, Geometrical Product Specifications (GPS) Surface texture: Profile method - Nominal characteristics of contact (stylus) instruments {Đặc tính hình học của sản phẩm (GPS) - Nhám bề mặt: Phương pháp profin - Đặc tính danh nghĩa của các dụng cụ tiếp xúc (đầu tiếp xúc)].

ISO 4288 : 1996, Geometrieal Product Specifications (GPS) Surface texture: Profil method - Rules and procedure for the assessment of surface texture {Đặc tính hình học của sản phẩm (GPS) - Nhám bề mặt: Phương pháp profin - Quy tắc và quy trình đánh giá nhám bề mặt].

ISO 11562 : 1996, Geometrieal Product Specifications (GPS) Surface texture: Profile method - Metrological characterization of phase correct filters {Đặc tính hình học của sản phẩm (GPS) - Nhám bề mặt: Phương pháp profin – Mô tả đặc trưng đo của bộ lọc hiệu chỉnh pha].

3. Thuật ngữ và định nghĩa

3.1. Thuật ngữ chung

3.1.1. Bộ lọc profin (profile filter)

Bộ lọc tách các profin thành các thành phần sóng dài và sóng ngắn (ISO 11562).

Chú thích Có ba bộ lọc được sử dụng trong các dụng cụ đo độ nhám, độ sóng và profin ban đầu (xem Hình 1). Chúng có cùng một đặc tính truyền (sóng) được định nghĩa trong ISO 11562 nhưng có ngưỡng bước sóng khác nhau.

3.1.1.1. Bộ lọc profin ls (ls profile filter)

Bộ lọc xác định chỗ giao nhau giữa các thành phần độ nhám và các thành phần sóng phẳng ngắn hơn, có mặt trên một bề mặt (xem Hình 1).

3.1.1.2. Bộ lọc profin lc (lc profile filter)

Bộ lọc xác định chỗ giao nhau giữa các thành phần độ nhám và các thành phần độ sóng (xem Hình 1).

3.1.1.3. Bộ lọc profin lf (lf profile filter)

Bộ lọc xác định chỗ giao nhau giữa các thành phần độ sóng và các thành phần sóng phẳng dài hơn, có mặt trên một bề mặt (xem Hình 1).

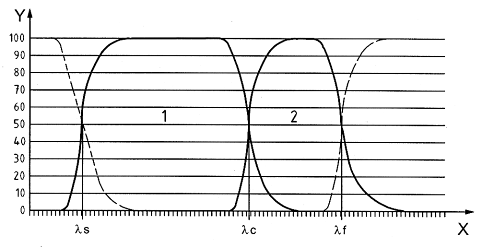

CHÚ DẪN:

1          profin nhám

2          profin độ sóng

X          bước sóng

Y          đặc tính truyền %

CHÚ THÍCH Các phần cắt không ghi trên ký hiệu nhám.

Hình 1 - Đặc tính truyền của các profin độ nhám và các profin độ sóng
