TIÊU CHUẨN QUỐC GIA

TCVN 12868:2020

TẤM TƯỜNG BÊ TÔNG KHÍ CHƯNG ÁP CỐT THÉP - PHƯƠNG PHÁP THỬ

Reinforced autoclaved aerated concrete wall panel - Test methods

Lời nói đầu

TCVN 12868:2020 do Hội Bê tông Việt Nam biên soạn, Bộ Xây dựng đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.

TẤM TƯỜNG BÊ TÔNG KHÍ CHƯNG ÁP CỐT THÉP - PHƯƠNG PHÁP THỬ

Reinforced autoclaved aerated concrete wall panel - Test methods

1  Phạm vi áp dụng

Tiêu chuẩn này quy định các phương pháp thử đối với sản phẩm tấm tường bê tông khí chưng áp cốt thép.

2  Tài liệu viện dẫn

Các tài liệu viện dẫn sau cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).

TCVN 3113:1993, Bê tông nặng - Phương pháp xác định độ hút nước.

TCVN 7959:2017, Bê tông nhẹ - Sản phẩm Bê tông khí chưng áp (AAC) - Yêu cầu kỹ thuật.

TCVN 9028:2019, Vữa cho bê tông nhẹ.

TCVN 12867:2020, Tấm tường bê tông khí chưng áp cốt thép - Yêu cầu kỹ thuật.

3  Xác định kích thước và sai lệch kích thước

3.1  Thiết bị, dụng cụ

3.1.1  Thước cuộn 5 m có vạch chia đến 1 mm;

3.1.2  Thước kẹp có vạch chia đến 0,1 mm;

3.2  Cách tiến hành

3.2.1  Chiều dài

Đo chiều dài tại ba vị trí trên một mặt bất kỳ theo sơ đồ Hình 1.

Kéo thước cuộn (3.1.1) để đo, ghi chiều dài chính xác tới 1 mm.

Sai lệch chiều dài được tính bằng hiệu số chiều dài tấm với chiều dài danh nghĩa.

Kích thước tính bằng milimet

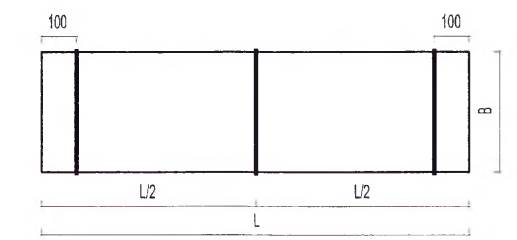

Hình 1-Sơ đồ vị trí đo chiều dài

CHÚ DẪN:

B - chiều rộng.

3.2.2  Chiều rộng

Đo chiều rộng tại 03 vị trí trên một mặt bất kỳ theo sơ đồ Hình 2.

Kéo thước cuộn (3.1.2) để đo, ghi chiều rộng chính xác tới 1 mm.

Sai lệch chiều rộng được tính bằng hiệu số chiều rộng tấm với chiều rộng danh nghĩa.

Kích thước tính bằng milimet

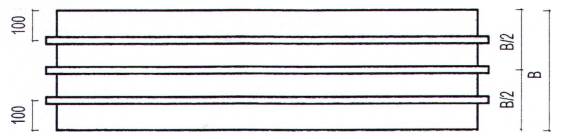

Hình 2-Sơ đồ vị trí đo chiều rộng

CHÚ DẪN:

3.2.3  Chiều dày

Đo chiều dày tại 06 vị trí như Hình 3.

Dùng thước kẹp (3.1.2) để đo, ghi chiều dày chính xác tới 0,1 mm.

Sai lệch chiều dày được tính bằng hiệu số chiều dày tấm với chiều dày danh
