TIÊU CHUẨN QUỐC GIA

TCVN 10665-1:2014

ISO 3686-1:2000

ĐIỀU KIỆN KIỂM MÁY KHOAN VÀ DOA TỌA ĐỘ MỘT TRỤC CHÍNH VÀ Ụ RƠ VÔN VE ĐỘ CHÍNH XÁC CAO CÓ CHIỀU CAO BÀN MÁY CỐ ĐỊNH VÀ TRỤC CHÍNH THẲNG ĐỨNG - KIỂM ĐỘ CHÍNH XÁC - PHẦN 1: MÁY KIỂU MỘT TRỤ

Test conditions for high accuracy turret and single spindle coordinate drilling and boring machines with table of fixed height with vertical spindle - Testing of the accuracy – Part 1: Single column type machines

Lời nói đầu

TCVN 10665-1:2014 hoàn toàn tương đương với ISO 3686-1:2000.

TCVN 10665-1:2014 do Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC 39 Máy công cụ biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

Bộ TCVN 10665 (ISO 3686) Điều kiện kiểm máy khoan và doa tọa độ một trục chính và ụ rơ vôn ve độ chính xác cao có chiều cao bàn máy cố định và trục chính thẳng đứng - Kiểm độ chính xác bao gồm các phần sau:

- TCVN 10665-1:2014 (ISO 3686-1:2000) Phần 1: Máy kiểu một trụ;

- TCVN 10665-2:2014 (ISO 3686-2:2000) Phần 2: Máy kiểu cổng có bàn máy di động.



ĐIỀU KIỆN KIỂM MÁY KHOAN VÀ DOA TỌA ĐỘ MỘT TRỤC CHÍNH VÀ Ụ RƠ VÔN VE ĐỘ CHÍNH XÁC CAO CÓ CHIỀU CAO BÀN MÁY CỐ ĐỊNH VÀ TRỤC CHÍNH THẲNG ĐỨNG - KIỂM ĐỘ CHÍNH XÁC - PHẦN 1: MÁY KIỂU MỘT TRỤ

Test conditions for high accuracy turret and single spindle coordinate drilling and boring machines with table of fixed height with vertical spindle - Testing of the accuracy – Part 1: Single column type machines

1. Phạm vi áp dụng

Tiêu chuẩn này quy định các phép kiểm hình học và các phép kiểm gia công các máy khoan và doa tọa độ kiểu trục chính thẳng đứng, có một trụ máy, có tham chiếu tiêu chuẩn TCVN 7011-1 (ISO 230-1). Tiêu chuẩn này cũng quy định dung sai thích hợp tương ứng cho các phép kiểm đó.

Cần lưu ý rằng, ngoài các nguyên công khoan và doa, có thể thực hiện các nguyên công phay nhẹ với các máy này. Tuy nhiên, tiêu chuẩn này không đề cập đến các máy doa gá dẫn hoặc các trung tâm gia công.

Tiêu chuẩn này chỉ áp dụng để kiểm tra xác nhận độ chính xác của máy, không áp dụng để kiểm vận hành máy (độ rung, độ ồn bất thường, chuyển động giật cục của các bộ phận, …) và cũng không áp dụng để kiểm các đặc tính của máy (như tốc độ quay trục chính, lượng chạy dao, …), các phép kiểm này thường được thực hiện trước khi kiểm độ chính xác.

Tiêu chuẩn này đưa ra các thuật ngữ sử dụng cho các bộ phận chính của máy và ký hiệu các trục phù hợp với ISO 841.

2. Tài liệu viện dẫn

Các tài liệu viện dẫn sau là cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi (nếu có).

TCVN 7011-1:2007 (ISO 230-1:1996) Quy tắc kiểm máy công cụ - Phần 1: Độ chính xác hình học của máy khi vận hành trong điều kiện không tải hoặc gia công tinh;

3. Thuật ngữ và ký hiệu các trục

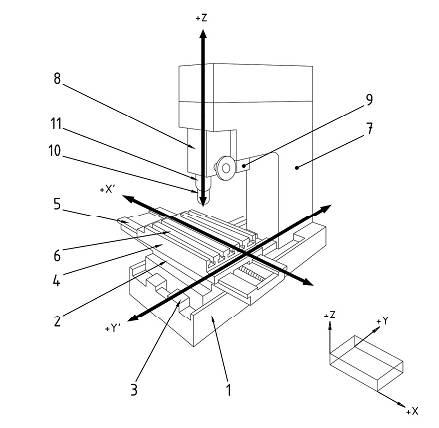

Xem Hình 1 và Bảng 1

Hình 1

Bảng 1

Số tham chiếu
