TIÊU CHUẨN QUỐC GIA

TCVN 10485:2015

IEC 62717:2014

MÔĐUN LED DÙNG CHO CHIẾU SÁNG THÔNG DỤNG - YÊU CẦU VỀ TÍNH NĂNG

LED modules for general lighting - Performance requirements

Lời nói đầu

TCVN 10485:2015 hoàn toàn tương đương với IEC 62717:2014;

TCVN 10485:2015 do Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC/E11 Chiếu sáng biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ ban hành.

MÔĐUN LED DÙNG CHO CHIẾU SÁNG THÔNG DỤNG - YÊU CẦU VỀ TÍNH NĂNG

LED modules for general lighting - Performance requirements

1. Phạm vi áp dụng

1.1. Quy định chung

Tiêu chuẩn này quy định các yêu cầu về tính năng đối với môđun LED, cùng với các phương pháp và điều kiện thử nghiệm, đòi hỏi để chứng tỏ sự phù hợp với tiêu chuẩn. Phân biệt các kiểu môđun LED sau và được vẽ sơ đồ như trên Hình 1:

Kiểu 1: Môđun LED tích hợp sử dụng với nguồn một chiều đến 250 V hoặc nguồn xoay chiều đến 1 000 V, tần số 50 Hz hoặc 60 Hz.

Kiểu 2: Môđun LED làm việc với bộ điều khiển bên ngoài nối với điện áp nguồn lưới, và có phương tiện điều khiển thêm bên trong (“nửa balát”) để làm việc ở điện áp không đổi, dòng điện không đổi hoặc công suất không đổi.

Kiểu 3: Môđun LED ở đó bộ điều khiển hoàn chỉnh tách rời khỏi môđun (không tích hợp) để làm việc ở điện áp không đổi, dòng điện không đổi hoặc công suất không đổi.

Nguồn cung cấp của bộ điều khiển dùng cho môđun LED nửa tích hợp (Kiểu 2) là thiết bị điện tử có khả năng khống chế dòng điện, điện áp hoặc công suất trong phạm vi các giới hạn thiết kế.

Khối điều khiển của bộ điều khiển dùng cho môđun LED nửa tích hợp (Kiểu 2) là thiết bị điện tử để khống chế điện năng cung cấp đến môđun LED.

Môđun LED có bộ điều khiển tách rời có thể là môđun LED không tích hợp hoặc môđun LED nửa tích hợp.

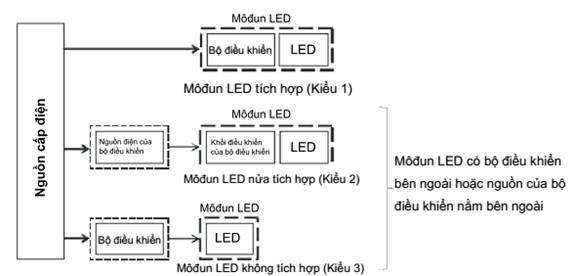

Hình 1 - Các kiểu môđun LED

Yêu cầu của tiêu chuẩn này chỉ liên quan đến thử nghiệm điển hình.

Các khuyến cáo liên quan đến thử nghiệm toàn bộ sản phẩm hoặc thử nghiệm một lô sản phẩm đang được xem xét.

Tiêu chuẩn này cũng áp dụng cho các môđun LED được thiết kế để tạo ra ánh sáng trắng, trên cơ sở LED vô cơ.

Trong hầu hết các trường hợp, tuổi thọ của môđun LED dài hơn nhiều so với thời gian thử nghiệm thực tế. Do đó, việc kiểm tra các công bố về tuổi thọ của nhà chế tạo không thể thực hiện theo cách đủ tin cậy, vì việc dự đoán các dữ liệu thử nghiệm thêm nữa theo thời gian chưa được tiêu chuẩn hóa. Vì lý do này, việc chấp nhận hoặc loại bỏ công bố tuổi thọ của nhà chế tạo, vượt quá thời gian vận hành như nêu trong 6.1 sẽ không thuộc phạm vi áp dụng của tiêu chuẩn này.

Thay cho việc kiểm tra xác nhận tuổi thọ, tiêu chuẩn này chọn các qui tắc duy trì quang thông tại thời điểm thử nghiệm xác định. Do đó, con số trong qui tắc duy trì quang thông không nhằm dự đoán tuổi thọ có thể đạt được. Phân loại bóng đèn, dựa trên con số về độ suy giảm quang thông, là phân loại đặc trưng suy giảm quang thông thể hiện đáp ứng phù hợp với thông tin của nhà chế tạo được cung cấp trước khi tiến hành thử nghiệm.
