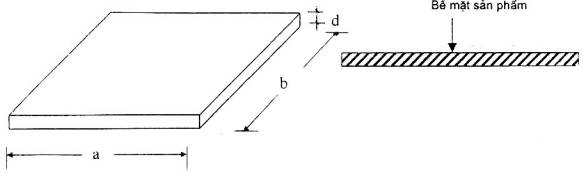

Kích thước danh nghĩa

(a x b)

Hình vuông

Hình chữ nhật

100 x 100

150 x 150

200 x 200

250 x 250

300 x 300

400 x 400

500 x 500

600 x 600

-

150 x 75

200 x 100

200 x 150

250 x 150

300 x 150

300 x 200

600 x 300

-

Chiều dầy danh nghĩa (d)

-

Tên chỉ tiêu

Diện tích bề mặt của sản phẩm, S, cm²

S90

90190

190410

S>410

Sai lệch kích thước, hình dạng:

1. Kích thước cạnh bên (a,b):

a) Sai lệch kích thước trung bình của mỗi viên mẫu so với kích thước danh nghĩa tương ứng, %, không lớn hơn

b) Sai lệch kích thước trung bình của mỗi viên mẫu so với kích thước trung bình của 10 viên mẫu, %, không lớn hơn

1,20

0,75

1,00

0,50

0,75

0,50

0,60

0,50

2. Chiều dày (d):

Sai lệch chiều dày trung bình của mỗi viên mẫu so với chiều dày danh nghĩa, %, không lớn hơn

10

10

5

5

3. Độ thẳng cạnh¹⁾:

Sai lệch lớn nhất của độ thẳng cạnh so với kích thước làm việc tương ứng, % không lớn hơn

0,75

0,50

0,50

0,50

4. Độ vuông góc¹⁾:

Sai lệch lớn nhất của độ vuông góc so với kích thước làm việc tương ứng, % không lớn hơn

1,0

0,6

0,6

0,6

5. Độ phẳng bề mặt¹⁾:

Tính ở 3 vị trí:

a) Độ cong trung tâm: sai lệch lớn nhất ở vị trí trung tâm so với chiều dài đường chéo, %, không lớn hơn

b) Độ cong mép: sai lệch lớn nhất ở vị trí giữa cạnh mép so với kích thước cạnh đó, %, không lớn hơn

c) Độ vênh góc: sai lệch lớn nhất ở vị trí góc so với chiều dài đường chéo, %, không lớn hơn

1,0

1,0

1,0

0,5

0,5

0,5

0,5

0,5

0,5

0,5

0,5

0,5

Chất lượng bề mặt:

Được tính bằng phần diện tích bề mặt quan sát không có khuyết tật trông thấy, %, không nhỏ hơn

95

¹⁾  Không áp dụng với sản phẩm có dạng cạnh uốn, góc không vuông, bề mặt không phẳng.

Tên chỉ tiêu

Mức

1. Độ hút nước, %

- trung bình

- của từng mẫu, không lớn hơn

0,5 < E  3

3,3

2. Độ bền uốn, N/mm², không nhỏ hơn

- trung bình

- của từng mẫu

30

27

3. Độ cứng vạch bề mặt, tính theo thang Mohs, không nhỏ hơn

- loại không phủ men

- loại có phủ men

6

5

4. Độ chịu mài mòn bề mặt

- loại không phủ men, mm³, không lớn hơn

- loại có phủ men

175

-

5. Hệ số dãn nở nhiệt dài (từ nhiệt độ phòng thí nghiệm đến 100⁰C),

tính bằng 10^-6.K^-1, không lớn hơn

9

6. Độ bền nhiệt, tính theo số chu kỳ chịu được thay đổi nhiệt độ từ

nhiệt độ phòng thí nghiệm đến 105⁰C, lần, không nhỏ hơn

10

7. Độ bền rạn men¹⁾, tính theo sự xuất hiện vết rạn sau quá trình thử

Không rạn

8. Độ bền hoá học:

- Đối với những hoá chất thông thường và hoá chất làm sạch bể bơi,

phân loại theo AA, A, B, C, D, không thấp hơn

- Đối với dung dịch axit clohydic 3%, axit citric 100g/l và kiềm kali

hydroxit 30 g/l, phân loại theo AA, A, B, C, D, không thấp hơn

B

D

¹⁾ Trường hợp bề mặt được trang trí bằng lớp men rạn thì không quy định độ rạn men
