TCVN 2340:1978

BÁNH ĐAI THANG THÀNH MÁNG CÓ MOAY Ơ MỘT ĐẦU NGẮN - KÍCH THƯỚC CƠ BẢN

Pulleys for driving V - belts with disc and boss shortened from one rim face - Basic dimensions

Lời nói đầu

TCVN 2340:1978 thay thế TCVN 216:1966.

TCVN 2340:1978 do Viện thiết kế máy công nghiệp - Bộ Cơ khí và Luyện kim biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) ban hành.

Tiêu chuẩn này được chuyển đổi năm 2009 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

BÁNH ĐAI THANG THÀNH MỎNG CÓ MOAY Ơ MỘT ĐẦU NGẮN - KÍCH THƯỚC CƠ BẢN

Pulleys for driving V - belts with disc and boss shortened from one rim face - Basic dimensions

1. Tiêu chuẩn này áp dụng cho bánh đai 1 bậc sử dụng đai truyền hình thang mặt cắt Z, A, B, C và D theo TCVN 2332:1978.

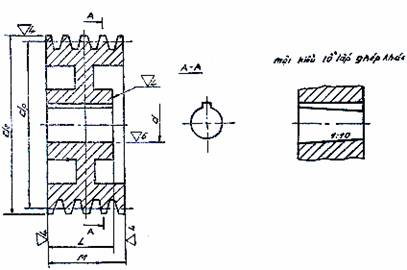

2. Kích thước cơ bản của bánh đai phải theo chỉ dẫn trên Hình và trong Bảng.

Mặt cắt đai truyền	d_tt	d_n	Số rãnh	M	d (Sai lệch giới hạn theo H8)	L
1	2	3	4	5	6	7
Z	90	95,0	3	40,0	18	30
			3	40,0	20	38
			4	52,0	22	38
					25	45
					28
	100	105,0			25
	100	105,0			28
	112	117,0			25
	112	117,0			28
	125	130,0			25
	125	130,0			28
	140	145,0			25
	140	145,0			28
	160	165,0			28
A	112	118,6	3	50,0	25
			3	50,0	28
			4	65,0	32	60
					35
					36
					38
			5	80,0	32
					35
					36
					38
			6	95,0	35
					36
					38
					40	85
					42
					45
					48
	125	131,6	3	50,0	25	45
			3	50,0	28	45
			4	65,0	32	60
					35
					36
					38
			5	80,0	32
					35
					36
					38
			6	95,0	35
					36
					38
					40	85
					42
					45
					48
	140	146,6	3	50,0	28	45
			4	65,0	32	60
					35
					36
					38
			5	80,0	35
					36
					38
			6	95,0	40	85
					42
					45
					48
	160	166,6	3	50,0	28	45
			4	65,0	32	60
					35
					36
					38
			5	80,0	35
					36
					38
			6	95,0	40	85
					42
					45
					48
					50
					55
	180	186,6	3	50,0	28	45
			4	65,0	32	60
					35
					36
38
5			80,0	35
				36
				38
6			95,0	40	85
				42
				45
				48
				50
				55
200	206,6	3	50,0	28	45
		4	65,0	32	60
				35
				36
				38
		5	80,0	35
				36
				38
		6	95,0	40	85
				42
				45
				48
				50
				55
B	125	133,4	3	63,0	28	45
					32	60
					35
					36
					38
			4	82,0	32
					35
					36
					38
			5	101,0	35
					36
					38
					40	85
			6	120,0	38	60
					40	85
					42
					45
					48
					50
			7	139,0	40
					42
					45
					48
					50
					55
	140	148,4	3	63,0	25	45
					28	45
					32	60
					35
					36
					38
			4	82,0	32
					35
					36
					38
			6	120,0	40	85
					42
					45
					48
					50
			7	139,0	40
					42
					45
					48
					50
					55
	160	168,4	3	63,0	28	60
					32
					35
					36
					38
			4	82,0	32
					35
					36
					38
			5	101,0	35
					36
					38
					40	85
					42
					45
					48
			6	120,0	38	60
					40	85
42
45
48
50
7			139,0	40
				42
				45
				48
				50
				55
180	188,4	3	63,0	28	45
				32	60
				35
				36
				38
		4	82,0	32
				35
				36
				38
		5	101,0	35
				36
				38
				40	85
				42
				45
				48
		6	120,0	38	60
				40	85
				42
				45
				48
				50
		7	139,6	40
				42
				45
				48
				50
				55
200	208,4	3	63,0	32	60
				35
				36
				38
		4	82,0	35
				36
				38
		5	101,0	38
				40	85
				42
				45
				48
				50
		6	120,0	40
				42
				45
				48
				50
				55
		7	139,0	42
				45
				48
				50
				55
224	232,4	3	63,0	32	60
				35
				36
				38
		4	82,0	35
				36
				38
		5	101,0	40	85
				42
				45
				48
				50
		6	120,0	40
				42
				45
				48
				50
				55
		7	139,0	40
				42
				45
				48
				50
				55
250	258,4	3	63,0	32	60
				35
				36
				38
		4	82,0	35
				36
				38
		5	101,0	40	85
				42
				45
				48
				50
		6	120,0	40
				42
				45
				48
				50
				55
		7	139,0	42
				45
				48
				50
				55
C	200	211,4	3	85,0	38	60
					40	85
					42
					45
					48
					50
			4	110,5	42
					45
					48
					50
			5	136,0	45
			5	136,0	50
			6	161,5	55
			7	187,0
			8	212,5
	224	235,4	3	85,0	38	60
					40	85
					42
					45
					48
					50
			5	136,6	45
					48
					50
			6	161,5	55
			7	187,0
			8	212,5
	250	261,4	3	85,0	38	60
					40	85
					42
					45
					48
					50
			4	110,5	42
					45
					48
					50
			5	136,0	45
					48
					50
					45
					48
					50
			6	161,5	55
			7	157,0	55
			8	212,5	55
	280	291,5	3	85,0	40
					42
					45
					48
					50
					55
			4	110,0	42
					45
					48
					50
					55
					60	110
			5	136,0	45	85
					48
					50
					55
					60	110
					63
65
6			161,5	50	85
				55	85
				60	110
				63
				65
7			187,0	55	85
				60	110
				63
				65
8			212,5	55	85
				60	110
				63
				65
315	326,4	3	85,0	42	85
				45
				48
				50
				55
		4	110,0	45
				48
				50
				55
				60	110
				63
				65
		5	136,0	50	85
				55	85
				60	110
				63
				65
		6	161,5	55	85
				60	110
				63
				65
		7	187,0	55	85
				60	110
				63
				65
		8	212,5	60
				63
				65
355	366,4	3	85,0	42	85
				45
				48
				50
				55
		4	110,5	45
				48
				50
				60
				63
				65
		5	136,0	50	85
				55	85
				60	110
				63
				65
				70
		6	161,5	55	85
				60	110
				63
				65
				70
				75
		7	187,0	55	85
				60	110
				63
				65
				70
				75
				80	135
		8	212,5	60	110
				63
				65
				70
				75
				80	135
D	315	331,2	2	85,0	42	85
					45
					48
					50
			3	122,0	45
					48
					50
					55
			4	159,0	50
					55
					60	110
			5	196,0	55	85
			5	196,0	60	110
			6	233,0	63
					65
					70
					75
					80	135
			7	270,0	60	110
					63
					65
					70
					75
					80	135
					85	135
			8	307,0	60	110
					63
					65
					70
					75
					80	135
					85	135
	355	371,2	2	85,0	42	85
					45
					48
					50
			3	122,0	45
					48
					50
					55
	400	416,2	4	159,0	50
					55
					60	110
			5	196,0	55	85
			5	196,0	60	110
			6	233,0	63
					65
					70
					75
					80	135
			7	270,0	60	110
					63
					65
					70
					75
					80	135
					85	135
			8	307,0	60	110
					63
					65
					70
					75
					80	135
					85	135

Ví dụ về ký hiệu quy ước của bánh đai sử dụng đai truyền hình thang mặt cắt A, 3 rãnh, đường kính tính toán d_tt = 112 mm, lô lắp ghép hình trụ d = 25 mm.

Bánh đai A3. 112.25T TCVN 2340:1978

Cũng vậy đối với bánh đai có lỗ lắp ghép côn:

Bánh đai A3. 112.25C TCVN 2340:1978

3. Kích thước prôfin của rãnh và yêu cầu kỹ thuật theo TCVN 2342:1978.
